Zemní souprava šoupátková (pevná) Y 1020.1






Použití
Pro ovládání vodárenských šoupátek (EKO) zabudovaných ve vodovodním řádu pod povrchem s krycí hloubkou 1500 mm. Pro jiné krycí hloubky lze dodat zemní soupravu na zakázku.

Technický popis
Zemní souprava se skládá z ochranného pouzdra, víka, prodlužovací tyče, spojky a nástavce. Chrání ucpávku a prodlužovací tyč před zasypáním zeminou a umožňuje tak manipulaci se šoupátkem.

Připojení

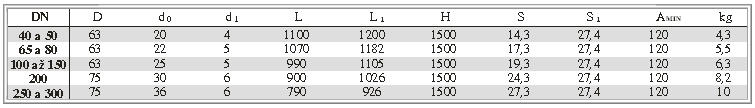

Stavební délky a připojovací rozměry jsou uvedeny v tabulce.

Materiál
Nástavec, spojka šedá litina
Prodlužovací tyč uhlíková ocel
Ochranné pouzdro šedá litina

Montáž
Souprava se montuje na šoupátko umístěné v zemi s ovládáním ve svislé poloze nahoře.

Ovládání
Zemní souprava se ovládá nástrčným klíčem.
