Stavoznak reflexní ventilový - U 45.1-440 PN 40


Použití
Slouží jako přímý ukazatel stavu hladiny v kotlích parních generátorů nebo stabilních nádob na horkou vodu, mírně agresivní kapaliny a sytou páru pro pracovní tlaky do PN 40 a teploty do 250°C. Nesmí se používat pro látky jedovaté, agresivní a krystalizující.

Technický popis
Stavoznak se skládá z horní a dolní hlavice, držáku s reflexním sklem a z vypouštěcího ventilu V 10 151 4100 DN 10. Hlavici tvoří ventilový rychlouzávěr ovládaný pákou se závažím a pojistný kuličkový uzávěr.
Stavoznak dovoluje naklonění držáku max. 30°, vypouštěcí ventil slouží k profukování a odkalení vodoznaku při jeho odstavení. Použitá reflexní skla umožňují kontrastní pozorování stavu hladiny.

Připojení

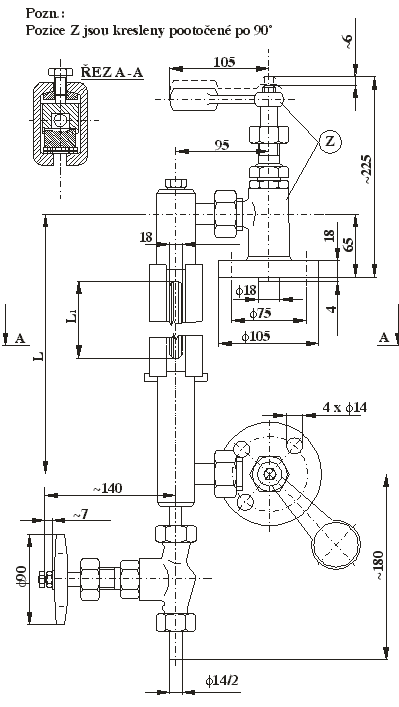

Stavební délky a připojovací rozměry jsou uvedeny v tabulce.

Materiál
Těleso hlavice držáku
uhlíková ocel
Stavoznakové sklo
lité, tvrzené
Vřeteno, kuželka
korozivzdorná ocel

Montáž
Stavoznak se montuje do polohy kolmé nebo skloněné s vypouštěcím ventilem v dolní poloze.
