Použití
Uzavírací orgán pro vodu, páru a jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:
Šoupátko není vhodné k regulaci.
Technický popis
Šoupátko je třmenové se stoupajícím netočivým vřetenem. Při ovládání se otáčí vřetenová matice, která unáší vřeteno s tuhým klínem. Vřeteno je ve třmenu utěsněno ucpávkou.
Připojení

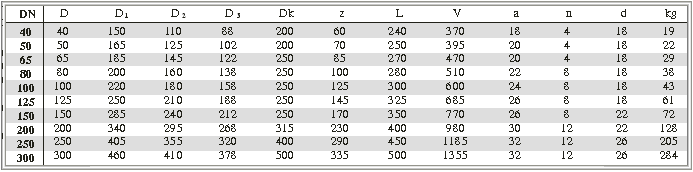

Přírubový spoj s rozměry přírub dle ČSN 13 1060, DIN 2501 a ČSN 13 1061, DIN 2526. Stavební délky dle DIN 3202 F5. Základní stavební a připojovací rozměry jsou uvedeny v tabulce.
Materiál
Těleso, víko, klín litina GG 25
Vřeteno korozivzdorná ocel (tř. 17)
Těsnící plochy mosaz, nerez
Těsnění bezazbestové
Zkoušení
Šoupátko je zkoušeno podle ČSN 13 3060, část 2, DIN 3230-3.
Montáž
Šoupátko je možno montovat do svislého i vodorovného potrubí.
Ovládání
Šoupátko je možno ovládat ručním kolem, řetězovým kolem nebo ze stojanu.
|
