Šoupátko třmenové - S 35 111-016 PN 16


Použití
Uzavírací orgán pro agresivní, resp. neagresivní kapaliny, páry a plyny, pro pracovní tlaky a teploty:

Technický popis

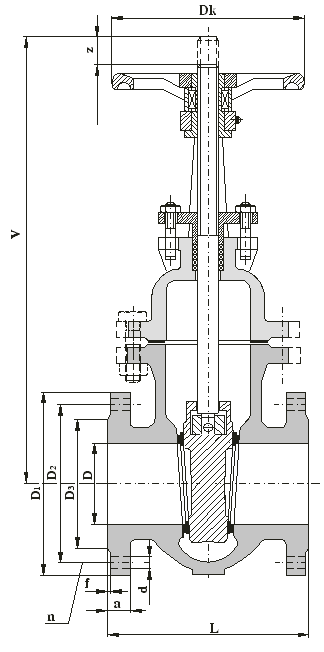

Šoupátko je třmenové se stoupajícím netočivým vřetenem, opatřeným funkčním závitem, který je vně šoupátkové komory.. Při ovládání se otáčí vřetenová matice, která unáší vřeteno s tuhým klínem. Těleso a klín mají těsnící plochy z nerezového materiálu. Vřeteno je ve třmenu utěsněno ucpávkou.

Připojení

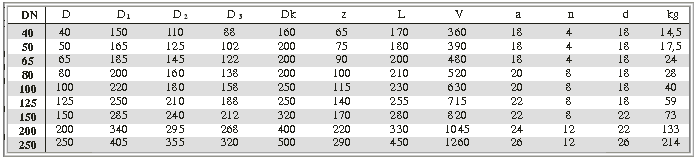

Přírubový spoj s rozměry přírub dle DIN 2501 a DIN 2526. Stavební délky dle ČSN EN 558. Základní stavební a připojovací rozměry jsou uvedeny v tabulce.

Materiál
Těleso, víko, klín korozivzdorná ocel
Třmenové víko, sedla korozivzdorná ocel
Těsnění vřetene ucpávky dle druhu prac. látky
Těsnění tělesa a víka bezazbestové

Zkoušení
Šoupátko je zkoušeno podle ČSN 13 3060, část 2.

Montáž
Šoupátko je možno montovat do svislého i vodorovného potrubí.

Ovládání
Šoupátko je možno ovládat ručním kolem, řetězovým kolem nebo ze stojanu.
