Šoupátko třmenové přivařovací - S 42 121(3)-3160 PN 160



Použití
Uzavírací orgán pro vodu, vodní páru, plyny a jiné neagresivní kapaliny používané v energetických a chemických zařízeních pro provozní tlaky a teploty:

Šoupátko není vhodné k regulaci.

Technický popis
Šoupátko je třmenové se stoupajícím netočivým vřetenem opatřeným funkčním závitem, který je vně šoupátkové komory. Při ovládání se otáčí vřetenová matice, která unáší vřeteno s pružným klínem. Sedla a klín mají navařeny těsnící plochy z tvrdé návarové slitiny. Sedla jsou v tělese nalisována a zavařena. Vřeteno je v samotěsnícím víku utěsněno ucpávkou.

Připojení
Přivařovací spoj s úpravou dle ČSN 13 1075.

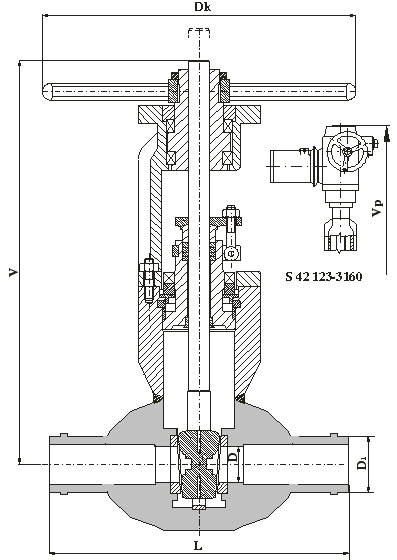

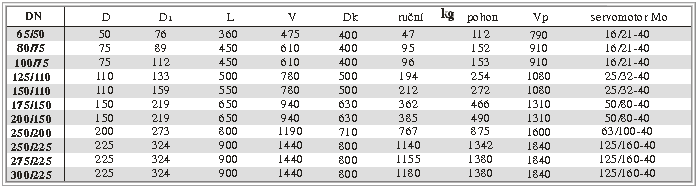

Základní stavební a připojovací rozměry jsou uvedeny v tabulce.

Materiál
Těleso, víko, klín 15 128
Vřeteno korozivzdorná ocel (tř. 17)
Sedlo 15 128
Těsnící plochy (návar) stellit 6
Těsnění ucpávky bezazbestové grafitové

Zkoušení
Šoupátko je zkoušeno podle ČSN 13 3060, část 2, stupeň netěsnosti 2.
