Montáž
Ventil je možno montovat do vodorovného i svislého potrubí s ohledem
na směr proudění. Ventil ovládaný servomotorem se doporučuje montovat
do vodorovného potrubí se servomotorem nahoře nad ventilem. V ostatních
polohách musí být servomotor podepřen nebo uchycen na závěsu.
Ovládání
Ventil je možno ovládat ručním kolem, řetězovým kolem,
servomotorem (V 40 123-....) nebo ze stojanu. Typ servomotoru a maximální tlakový spád stanoví dodavatel.
|
Použití
Ventil s regulační kuželkou (pro hrubou regulaci) pro vodu, vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny o teplotě do 550°C (dle materiálového provedení) pro pracovní tlaky a teploty:
Technický popis
Ventil je třmenový. V tělese je navařena těsnící plocha, na kterou dosedá regulační kuželka. Vřeteno je ve víku utěsněno ucpávkou. Směr proudění do DN 65 je pod kuželku, od DN 80 je nad kuželku s vnitřním obtokem, který slouží pro potřebné snížení rozdílu tlaku před a za uzávěrem (tlakového spádu).
Připojení
Přivařovací spoj s rozměry konců podle ČSN 13 1075.
Stavební délky dle ČSN 13 3051.

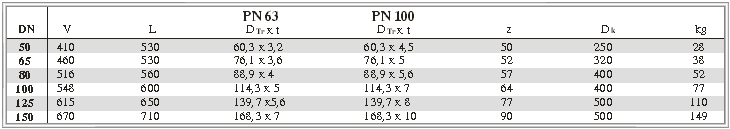

Základní stavební a připojovací rozměry jsou uvedeny v tabulce.
Materiál
do 400° C
do 550°C
Těleso,víko
uhlíková ocel 42 2643.1 leg. ocel 42 2744.5
Kuželka 11 523
15 128.5
Vřeteno korozivzdorná ocel ( tř. 17)
Těsnící plochy(návar) 13 Cr
stellit
Těsnění ucpávky bezazbestové grafitové
Zkoušení
Ventil je zkoušen podle ČSN 13 3060, část 2.
|
