Ventil uzavírací šikmý pogumovaný - V 67 111-906 PN 6



Použití
Uzavírací orgán pro agresivní látky, kyseliny a louhy pro tyto pracovní tlaky a teploty:

Použití je omezeno druhem, teplotou a koncentrací provozní tekutiny.

Technický popis
Ventil je třmenový s děleným vřetenem. Všechny díly přicházející do styku s médiem jsou potaženy tvrdou pryží. Vřeteno je ve třmenu utěsněno ucpávkou. Směr proudění pracovní látky je pod kuželku.

Připojení
Přírubový spoj s rozměry dle ČSN 13 1060 pro PN 10; těsnící plochy přírub jsou pogumovány.
Stavební délky dle ČSN EN 558.

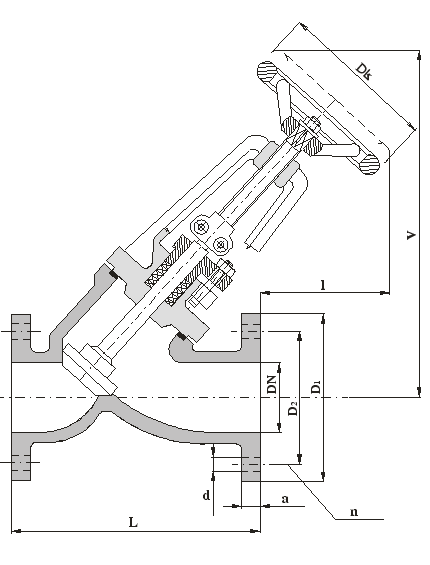

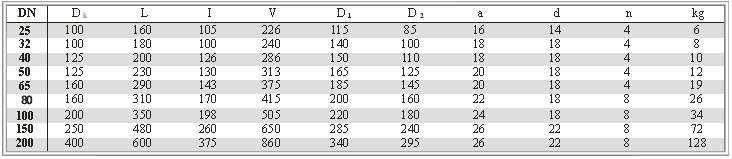

Základní stavební a připojovací rozměry jsou uvedeny v tabulce.

Materiál
Těleso,víko šedá litina
Vřeteno uhlíková ocel
Plochy přicházející
do styku s médiem ucpávky
pryž

Zkoušení
Ventil je zkoušen podle ČSN 13 3060, část 2.

Montáž
Ventil je možno montovat do vodorovného i svislého potrubí.

Ovládání
Ventil lze ovládat ručním kolem.
