Ventil uzavírací membránový, pogumovaný - V 77 111-910 PN 10


Použití
Uzavírací nebo vypouštěcí orgán. Provozní látkou mohou být odpadní vody, agresivní i husté látky, kyseliny, louhy a chemické látky do těchto pracovních tlaků a teplot:

Technický popis
Ventil je membránový, bezucpávkový. Uzavíracím elementem je gumová membrána.
Směr proudění může být oboustranný.

Připojení
Přírubový spoj s rozměry dle ČSN 13 1060 a ČSN 13 1061.Těsnící plochy přírub jsou pogumovány.

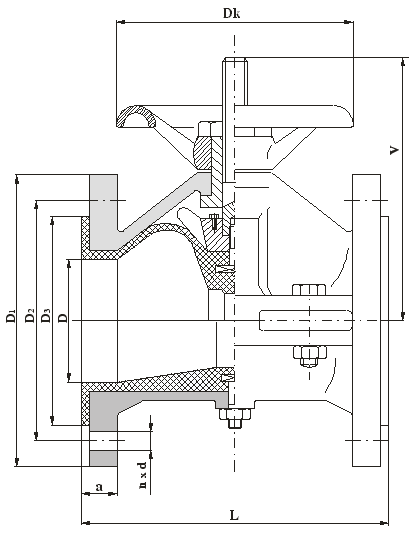

Stavební délky dle ČSN EN 558.Základní stavební a připojovací rozměry jsou uvedeny v tabulce.

Materiál
Těleso šedá litina (42 2420)
Vřeteno uhlíková ocel
Membrána pryž
Prvky přicházející do styku s médiem
pryž

Zkoušení
Ventil je zkoušen podle ČSN 13 3060, část 2.

Montáž
Ventil je nutné montovat do vodorovného i svislého potrubí.

Ovládání
Ventil lze ovládat ručním kolem.
