Ventil pojistný pružinový,proporcionální, plnozdvižný
P 51 217-525(540,5100) PN 25(40,100)



Montáž
Ventil je nutné montovat pouze do svislé polohy s tlačným hrotem
nad kuželkou.

Ovládání
Samočinné, tlakem pracovní látky na kuželku.

Poznámka
pmax - maximální otevírací přetlak [MPa]

Použití
Bezpečnostní orgán určený k jištění parních kotlů tlakových nádob a jiných tlakových zařízení proti překročení stanoveného tlaku, pro vodní páru, vzduch, neagresivní kapaliny a plyny pro pracovní tlaky a teploty:

Nejnižší nastavitelný otevírací přetlak je pro PN 40 - 0,05 MPa, pro PN 100 - 2,0 MPa.

Technický popis

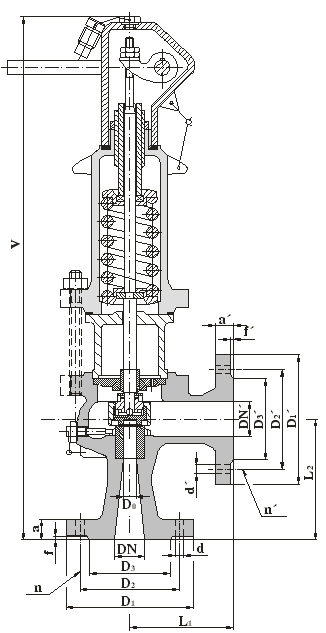

Ventil je v otevřeném provedení s nadzdvihovací pákou pro přezkoušení činnosti za provozu. Pro média do teploty 200°C je ventil bez nástavce. V tělese je nalisováno sedlo, na kterém je našroubován regulační kroužek pro jemnější nastavení zaručeného výtoku. Do sedla dosedá uzavírací kuželka (s dodatkovou funkční plochou), která je přitlačována tlačným hrotem. Sílu vyvozuje pružina. Směr proudění pracovní látky je pod kuželku.

Připojení

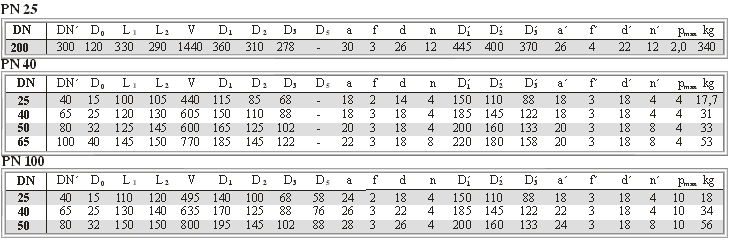

Přírubový spoj s rozměry dle ČSN 13 1060, DIN 2501 a ČSN 13 1061, DIN 2526; úprava těsnících ploch na vstupu pro PN 40 (PN 100), na výstupu pro PN 16. Základní stavební a připojovací rozměry jsou uvedeny v tabulce.

Materiál
Těleso, kryt uhlíková ocel (42 2643)
Poklop tvárná litina (42 2304)
Kuželka korozivzdorná ocel (tř. 17)
Sedlo korozivzdorná ocel (tř. 17)
Pružina speciální ocel

Zkoušení
Ventil je zkoušen podle ČSN 13 3060, část 2,
DIN 3230-3.
