Použití
Samočinný orgán zamezující zpětnému proudění pracovní látky. Je určen pro vodu, vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny (pro určité agresivní látky po dohodě s dodavatelem), pro pracovní tlaky a teploty:
Vyžaduje-li se těsnost, je nutné kromě zpětného ventilu zařadit do potrubí i armaturu uzavírací.
Technický popis

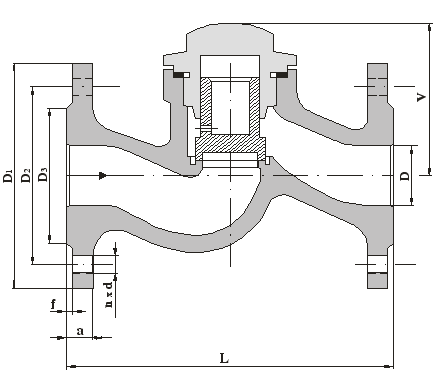

Ventil je víkový. V tělese je těsnící plocha, na kterou dosedá kuželka, která je volně vedena ve víku. Směr proudění je pod kuželku.
Připojení
Přírubový spoj s rozměry dle ČSN 13 1060 a ČSN 13 1061.
Stavební délky dle ČSN EN 558.

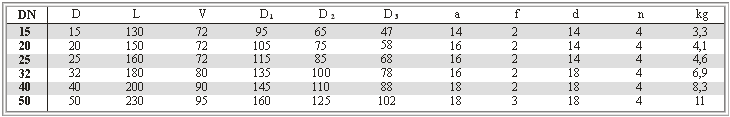

Základní stavební a připojovací rozměry jsou uvedeny v tabulce.
Materiál
Těleso, víko, kuželka bronz
Zkoušení
Ventil je zkoušen podle ČSN 13 3060, část 2.
Montáž
Ventil je nutné montovat pouze do vodorovného potrubí s víkem nahoře.
Ovládání
Samočinné, tlakem od pracovní látky na kuželku, která uzavřením zabraňuje zpětnému proudění média.
|
