Montáž
Klapku lze montovat do vodorovného nebo i svislého potrubí
se stoupajícím směrem proudění média. Směr proudění musí
souhlasit se šipkou na tělese.
Ovládání
Samočinné, tlakem pracovního média na talíř, který uzavřením
zabraňuje zpětnému proudění.
Varianty provedení
L 10 - základní

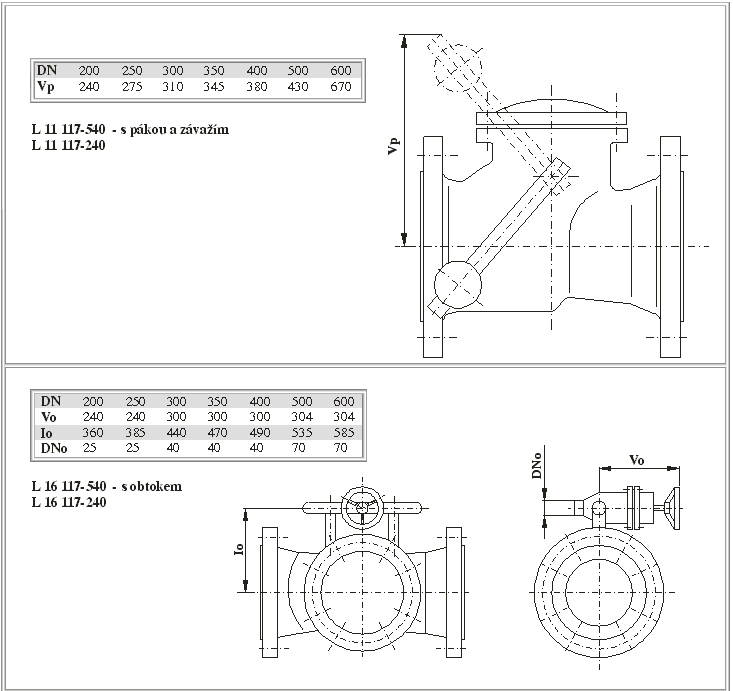

L 11 - s pákou a závažím
L 16 - s obtokem

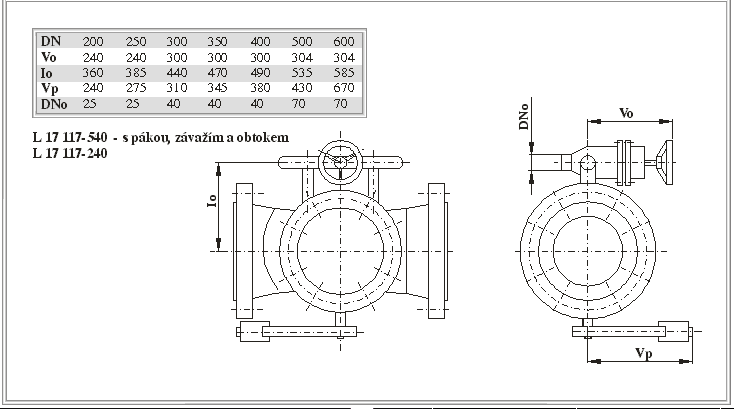

L 17 - s pákou a závažím a obtokem
|
Použití
Samočinný orgán zamezující zpětnému proudění pracovního média. Je určen pro vodu, vodní páru, plyny a jiné neagresivní provozní tekutiny.
Pro pracovní tlaky a teploty:
Zpětná klapka není armaturou uzavírací. Vyžaduje-li se těsnost, je nutno do potrubí zařadit i armaturu uzavírací.
Technický popis
Zpětná klapka má přímý průchod. Talíř klapky je spojen s ramenem a otočně uložen na čepech. Těsnící plochy jsou navařeny. Při nežádoucím zpětném proudění je talíř klapky přitlačován na těsnící plochu.
Připojení

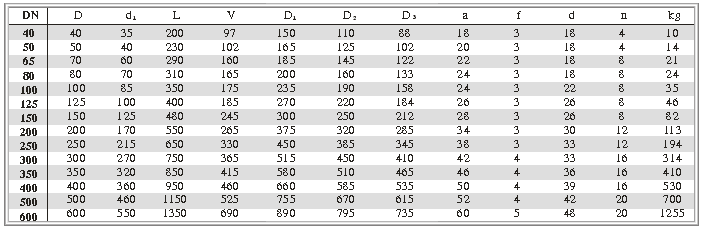

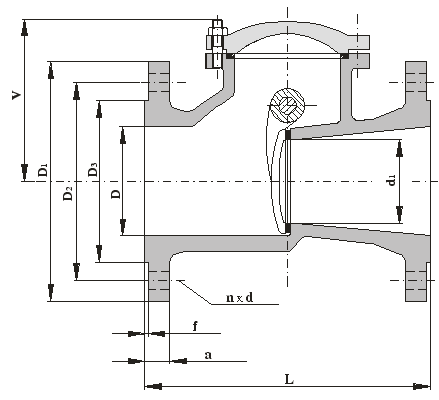

Přírubový spoj s rozměry dle ČSN 13 1060 a 13 1061. Stavební délky dle ČSN EN 558. Základní stavební a připojovací rozměry jsou uvedeny v tabulce.
Materiál
Těleso,víko, talíř klapky
-540
-240
uhlíková ocel (42 2643) leg. ocel (42 2744.5)
Čepy klapky korozivzdorná ocel (tř. 17)
Těsnící plochy návar (13Cr)
Zkoušení
Zpětná klapka je zkoušena podle ČSN 13 3060, část 2.
|
