Klapka zpětná koncová - L 55 117-602/10 PN 2,5



Použití
Samočinná koncová zpětná armatura chránící potrubí proti vnikání různých nečistot a živočichů nebo před zaplavením potrubí při stoupnutí hladiny vyústění. Pro pracovní tlaky a teploty:

Zpětná klapka není armaturou uzavírací. Vyžaduje-li se těsnost, je nutno do potrubí zařadit i armaturu uzavírací.

Technický popis
Koncová klapka je odlitek se šikmou těsnící plochou. Talíř klapky je otočně uložen na čepu a je opatřen pákou s posuvným závažím, kterým lze nastavit určitý otevírací přetlak. Klapka se otevírá samočinně tlakem odpadní vody.

Připojení

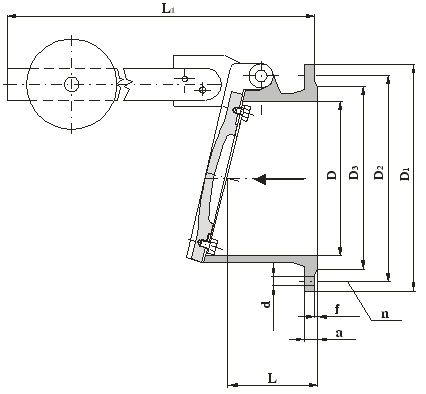

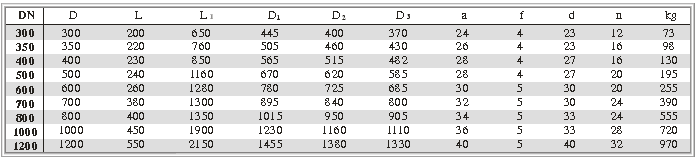

Přírubový spoj s rozměry dle ČSN 13 1060 a 13 1061 pro PN 10. Základní stavební a připojovací rozměry jsou uvedeny v tabulce.

Materiál
Těleso, závaží, talíř klapky
šedá litina (42 2420)
Čepy klapky, páka uhlíková ocel (tř. 11)
Těsnící plocha talíře pryž

Montáž
Koncovou klapku lze montovat do vodorovného nebo mírně skloněného potrubí s čepem a pákou se závažím nahoře.

Ovládání
Samočinné, tlakem pracovního média na talíř.
