Klapka uzavírací ovládaná plovákem
L 32 176-616 PN 16 , L 32 106-610 PN10



Použití
Uzavírací orgán pro samočinnou regulaci přítoku nebo výtoku tekutiny z nádrže podle aktuální výšky hladiny. Provozní látkou může být voda nebo jiná neagresivní kapalina o teplotě do 100°C a maximálním tlakovém spádu 0,6 MPa.

Technický popis

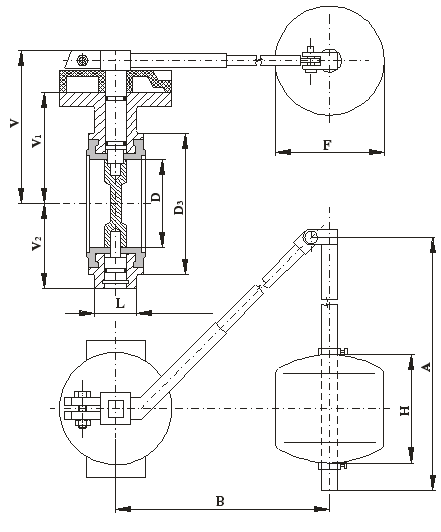

Uzavírací klapka je obousměrná armatura. Talíř klapky je centricky uchycen na čepech, které se otáčejí v kluzných ložiscích a jsou těsněny "O" kroužky. Průtok tělesa a těsnící plochy tvoří pryžová manžeta. Plovák uzavírá (otevírá) klapku při stoupání (klesání) hladiny. Zdvih je omezen dorazovými šrouby. Dispoziční použití dle náčrtku.

Připojení
Stavební délky jsou podle DIN 3201 K1.
Připojovací rozměry jsou přizpůsobeny pro stažení klapky mezi přiruby PN 6, 10, 16. Těsnící plochy tvoří pryžová manžeta.

Materiál
Těleso šedá litina (42 2425)
Talíř klapky PN 16 - mosaz (42 3223)
PN 10 - korozivzdorná ocel (42 2942)
Čepy korozivzdorná ocel (tř. 17)
Manžeta pryž (EPDM)
Těsnění čepu "O" kroužek (VITON)
Plovák, páka, tyč uhlíková ocel (tř. 11)

Zkoušení
Klapka je zkoušena dle DIN 3230.2

Montáž
Klapku lze montovat do vodorovného i svislého potrubí centricky mezi příruby (talíř klapky v otevřené poloze přesahuje těleso klapky). Čepy klapky musí být ve vodorovné poloze. Při montáži je nutné dbát na to, aby plovák měl vždy vertikální pohyb.

Ovládání
Klapka je ovládána samočinně plovákem. Pro neklidné hladiny je nutné umístit plovák odděleně.
