Použití
Regulační klapky slouží k regulaci vzduchu a neagresivních plynů pro pracovní tlaky a teploty:
Technický popis
Regulační klapky jsou bezpřírubové armatury. Talíř je uložen otočně v tělese v kluzných pouzdrech. Mezi talířem v zavřeném stavu a tělesem je mezera. Úhel natočení klapky je 90°. Ukazatel stavu otevření nebo ryska na čele hřídele udávají polohu klapky.
Připojení

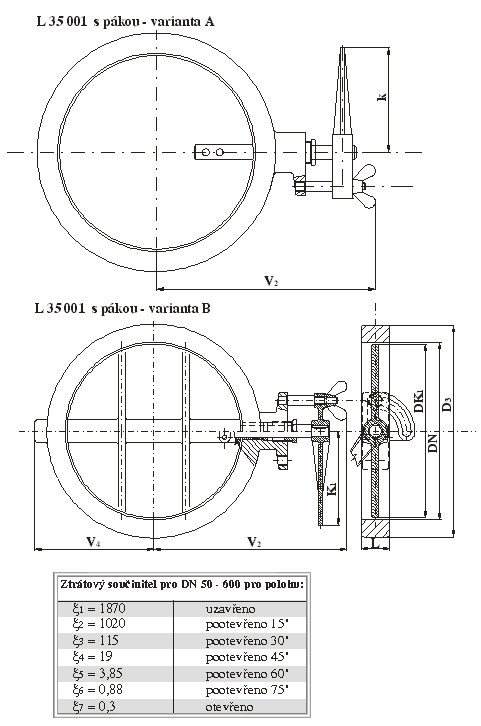

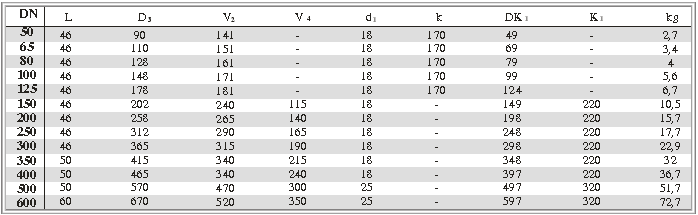

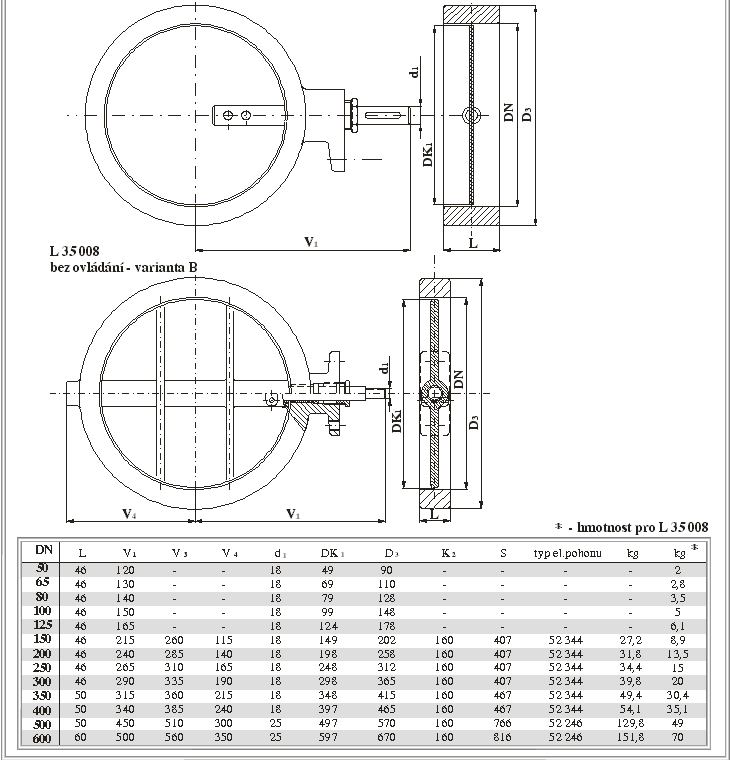

Základní stavební a připojovací rozměry jsou uvedeny v tabulkách.
Materiál
Těleso, talíř uhlíková ocel
Zkoušení
Klapky se zkoušejí dle ČSN 13 3060, část 2.
Montáž
Klapky se montují do vodorovného i svislého potrubí. Použití do svislého potrubí je nutno uvést v objednávce. U klapek ovládaných servomotory je nutno provést občasnou kontrolu funkce ovládání.
Ovládání

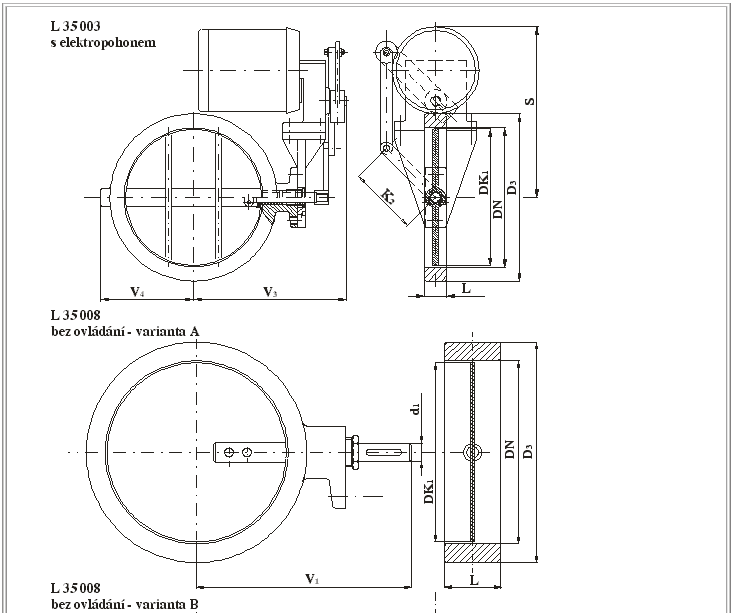

Klapky je možno ovládat pákou nebo elektrickým servomotorem (DN 150 až 600). Je-li nutné klapky DN 50 až 125 ovládat servomotorem, musí být umístěn mimo klapku.
|
