Použití
Regulační klapky slouží k regulaci vzduchu a neagresivních plynů pro pracovní tlaky a teploty:
Technický popis
Regulační klapky jsou armatury svařované, přírubové s plochými přírubami. Talíř je uložen v tělese v kluzných pouzdrech. Mezi talířem v zavřeném stavu a tělesem je mezera. Úhel natočení klapky je 90°. Ukazatel stavu otevření nebo ryska na čele hřídele udávají polohu klapky.
Připojení
Přírubový spoj s rozměry dle ČSN 13 1060

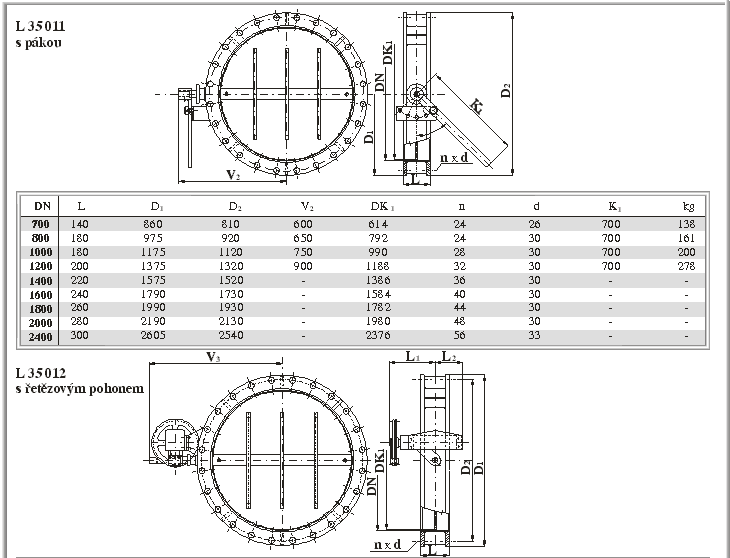

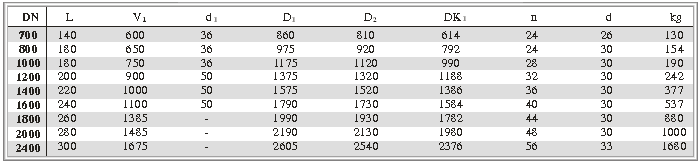

pro PN 2,5. Základní stavební a připojovací rozměry jsou uvedeny v tabulkách.
Materiál
Těleso, talíř uhlíková ocel
Zkoušení
Klapky se zkoušejí dle ČSN 13 3060, část 2.
Montáž
Klapky se montují do vodorovného i svislého potrubí. Použití do svislého potrubí je nutno uvést v objednávce. U klapek ovládaných servomotory je nutno provést občasnou kontrolu funkce ovládání.
Ovládání

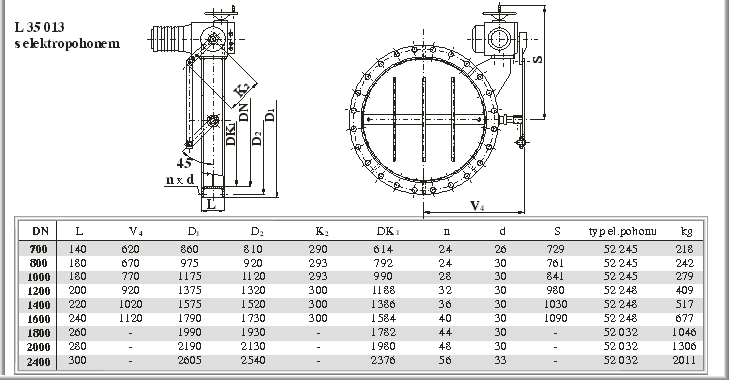

Klapky je možno ovládat pákou (DN 700 až 1200) se zajištěním polohy, řetězovým pohonem s nekonečným řetězem nebo elektrickým servomotorem.
|
