Použití
Uzavírací orgán pro neagresivní kapaliny, páry, plyny pro pracovní tlaky
a teploty:

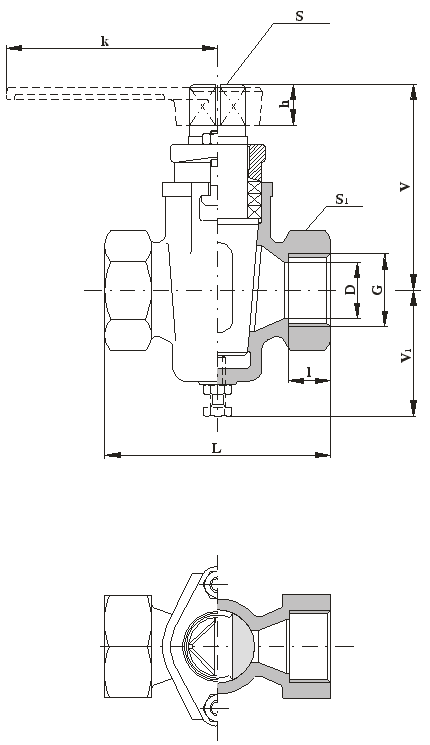

Technický popis
Těsnící kužel je do tělesa přitlačován ucpávkovým víkem. Pro přesné seřízení polohy kužele, případně pro jeho nadzdvihnutí slouží odtlačovací šroub.
Připojení
Na vstupní i výstupní straně je kohout opatřen válcovým, trubkovým závitem podle ČSN 01 4033.

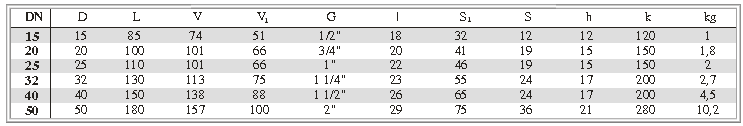

Základní stavební a připojovací rozměry jsou uvedeny v tabulce.
Materiál
Těleso, kužel, ucpávkové víko šedá litina
Další materiálové varianty:
K 20 138-610:
těleso - šedá litina
kužel - mosaz
K 20 138-710:
těleso, kužel - bronz
Zkoušení
Kohout je zkoušen podle ČSN 13 3060, část 2.
Montáž
Kohout je možno montovat do potrubí
v libovolné poloze.
Ovládání
Kohout se ovládá kohoutovým klíčem.
Poznámka
pmax - maximální otevírací přetlak [MPa]
|
