Použití
Uzavírací a rozváděcí orgán pro neagresivní kapaliny, páry, plyny pro pracovní tlaky
a teploty:
Technický popis
Těsnící kužel je do tělesa přitlačován ucpávkovým víkem. Pro přesné seřízení polohy kužele, případně pro jeho nadzvednutí slouží odtlačovací šroub. Průtok kuželem (ve tvaru "L" nebo "T") je označen rýhou na čelní ploše čtyřhranu.
Připojení
Nátrubkový spoj s válcovým trubkovým závitem podle ČSN 01 4033.

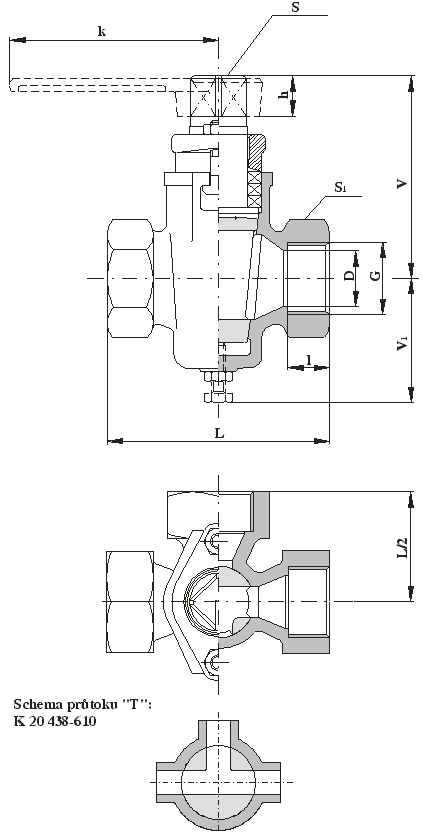

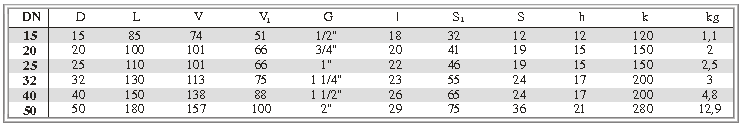

Základní stavební a připojovací rozměry jsou uvedeny v tabulce.
Materiál
Těleso, kužel, ucpávkové víko šedá litina
Další materiálové varianty:
K 20 338-610, K 20 438-610:
těleso - šedá litina
kužel - mosaz
K 20 338-710, K 20 438-710:
těleso, kužel - bronz
Zkoušení
Kohout je zkoušen podle ČSN 13 3060, část 2.
Montáž
Kohout je možno montovat do potrubí
v libovolné poloze.
Ovládání
Kohout se ovládá kohoutovým klíčem.
|
