Použití
Uzavírací orgán vhodný pro topné plyny (zemní plyn, svítiplyn, propan-butan), vzduch a neagresivní tekutiny pro maximální tlaky a teploty:
Kohout není vhodný k regulaci.
Technický popis
Kohout je obousměrná armatura, uzavíracím orgánem je plovoucí koule těsněná dvěma sedly. Polohy "OTEVŘENO"-"ZAVŘENO" jsou opatřeny dorazem. Uzavírání průtoku se u DN 25 až 100 provádí otočením páky doprava o 90°. U DN 150 ručním kolem přes převod.
Připojení
Přírubový spoj s rozměry dle ČSN 13 1060, DIN 2501 a ČSN 13 1061, DIN 2526.

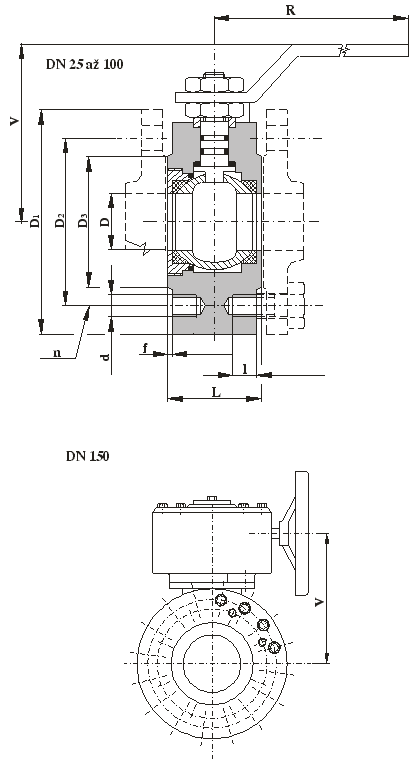

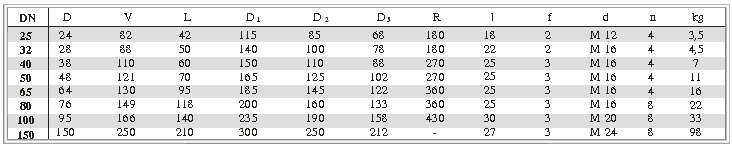

Základní stavební a připojovací rozměry jsou uvedeny v tabulce.
Materiál
Těleso uhlíková ocel (42 2643.1)
Koule, čep korozivzdorná ocel (13 Cr)
Sedlo, ucpávka teflon (PTFE)
Těsnění čepu "O" kroužek (pryž)
Zkoušení
Kohout je zkoušen dle ČSN 13 3060, část 2,
(DIN 3230).
Montáž
Kulový kohout je možné montovat do vodorovného i svislého potrubí.
Ovládání
Kohouty světlostí DN 25 až DN 100 jsou ovládány pákou nebo jednootáčkovým servomotorem. Kohouty DN 150 se ovládají ručním kolem přes šnekovou převodovku, popřípadě víceotáčkovým servomotorem. Typ servomotoru určí dodavatel. Kohouty lze ovládat i pneupohonem.
|
