Kulový kohout nátrubkový - Vexve typy 102,112 PN 40


Použití

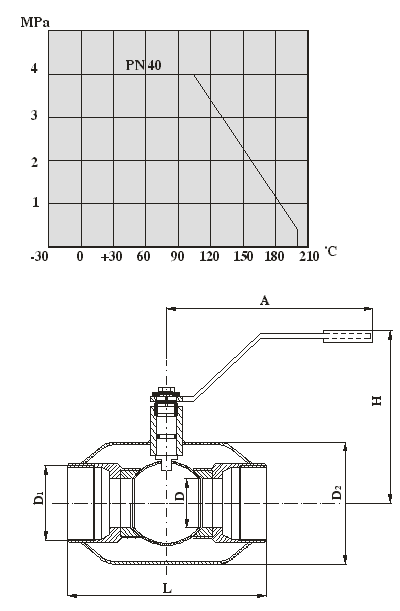

Kulový kohout je uzavírací orgán pro vodu, vzduch, oleje, ropu a plyny pro pracovní tlaky a teploty dle grafu vedle na obrázku.
Kulový kohout není pro regulaci.
Typ 112 je určen pro plyn.

Technický popis
Kohout je obousměrná armatura, uzavíracím orgánem je plovoucí koule těsněná sedly se zúženým průtokem. Kulové kohouty DN 15 až 40 se mohou dodávat také s plným průtokem. Těleso je celosvařované. Ovládací čep je těsněný kroužkem z PTFE a "O" kroužkem FPM.

Připojení

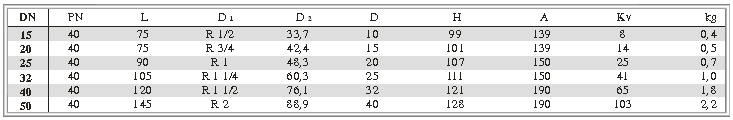

Základní stavební a připojovací rozměry jsou uvedeny v tabulce.

Materiál
Těleso uhlíková ocel St 35.8
Koule nerezová ocel W 4301
Čep nerezová ocel W 4305
Sedlo PTFE plněný uhlíkem

Jiné materiálové provedení možno dohodnout s dodavatelem.

Montáž
Kulový kohout je možné montovat do libovolné polohy.

Ovládání
Kulový kohout je možno ovládat ruční pákou, elektropohonem nebo pneupohonem.
