Vtokový koš - M 30 010-610 PN 10
 |

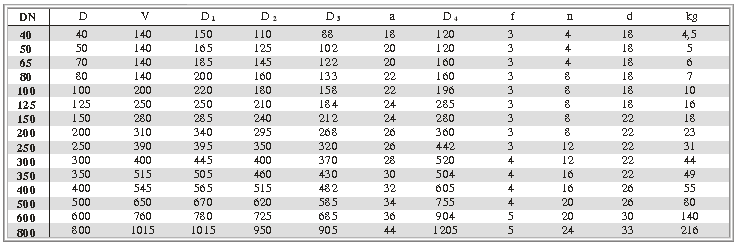

Použití Ochrana sacího potrubí před vniknutím hrubých nečistot do čerpadla. Provozní látkou mohou být neagresivní kapaliny s provozní teplotou do 150°C. Technický popis Těleso vtokového koše je odlitek s připojovací přírubou. Na tělese je přišroubováno síto. Plocha děr v sítu je 2,5 násobkem plochy příslušné jmenovité světlosti potrubí. Připojení Přírubový spoj s rozměry dle ČSN 13 1060 a ČSN 13 1061. Základní stavební a připojovací rozměry jsou uvedeny v tabulce. Materiál Těleso šedá litina (42 2420) Síto uhlíková ocel (tř.11) Montáž Vtokový koš je možno montovat do potrubí v libovolné poloze. Ovládání Samočinné, tlakem od pracovní látky na kuželku. Poznámka pmax - maximální otevírací přetlak [MPa] pmax = 4 MPa
|
