Sací koš ventilový - M 51 010-010 PN 10
 |

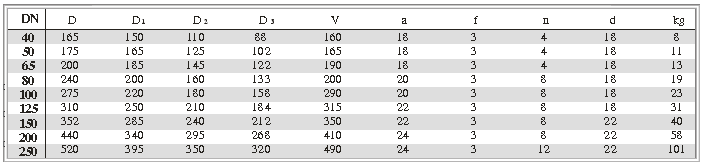

Použití Koncová armatura do svislého sacího potrubí k čerpání čistých, případně i kalných agresivních kapalin bez tvrdých mechanických částic s provozní teplotou do 150°C. Použití je omezeno druhem, teplotou a koncentrací provozní tekutiny. Zabraňuje nežádoucímu úniku sloupce kapaliny ze sacího potrubí při zastavení čerpadla. Technický popis Koš tvoří těleso, ventil, sedlová deska a síto. Plocha děr v sítu je 2,5 násobkem plochy příslušné jmenovité světlosti potrubí. Zdvih ventilu omezují žebra v tělese. Připojení Přírubový spoj s rozměry dle ČSN 13 1060 a ČSN 13 1061. Základní stavební a připojovací rozměry jsou uvedeny v tabulce. Materiál Těleso, ventil korozivzdorná ocel (42 2942.4) Sedlová deska korozivzdorná ocel (42 2942.4) Síto (děrovanýp lech) korozivzdorná ocel (tř.1 7) Zkoušení Sací koš je zkoušen dle ČSN 13 3060, část 2. Montáž Sací koš se zásadně montuje do svislé polohy. e dilatace potrubí kompenzovaly v přípustném rozmezí zdvihu kompenzátoru. Ovládání Šoupátko je možno ovládat ručním kolem, řetězovým kolem nebo ze stojanu. Poznámka pmax - maximální otevírací přetlak [MPa]
|
