Montáž
Filtr se montuje do libovolné polohy s podmínkou, že směr proudění
média musí souhlasit se směrem šipky na tělese a hrdlo s víkem
musí směřovat dolů.
Filtr nepotřebuje stálou obsluhu, ale pro zaručení bezpečného
a účinného provozu je nutno kontrolovat stupeň znečistění
filtrační vložky.
Ovládání
Šoupátko je možno ovládat ručním kolem, řetězovým kolem
nebo ze stojanu.
|
Použití
Samočinný orgán k zachycování mechanických nečistot obsažených v pracovním médiu. Filtr lze použít pro agresivní kapaliny, páry a plyny s ohledem na druh, teplotu a koncentraci pro maximální tlaky a teploty:
Technický popis

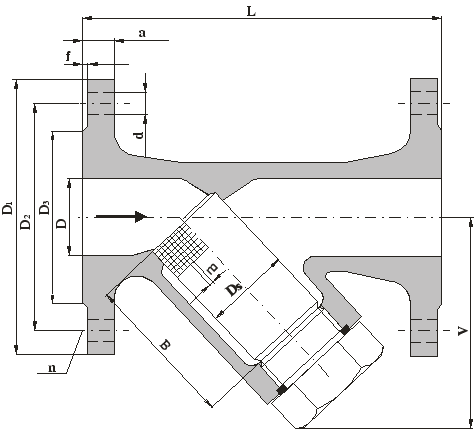

Těleso filtru je v šikmém hrdle opatřeno vyměnitelným čistícím sítkem válcového tvaru, které je proti pohybu fixováno uzavíracím víkem. Plocha otvorů v sítku je asi 3-násobkem plochy příslušné jmenovité světlosti potrubí. Na objednávku lze dodat filtr s čistícím otvorem ve víku, opatřeným zátkou.
Připojení
Přírubový spoj s rozměry dle ČSN 13 1060 a ČSN 13 1061.
Stavební délky dle ČSN EN 558.

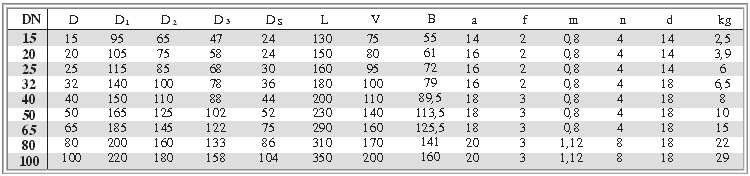

Základní stavební a připojovací rozměry jsou uvedeny v tabulce.
Materiál
Těleso, víko korozivzdorná ocel (42 2942.4)
Sítko korozivzdorná ocel (tř.17)
Těsnění ucpávky bezazbestový materiál
Zkoušení
Filtr je zkoušen dle ČSN 13 3060, část 2.
|
