Zkoušení
Filtr je zkoušen dle ČSN 13 3060, část 2, DIN 3230.
Montáž
Filtr se montuje do libovolné polohy s podmínkou, že směr proudění média musí souhlasit se směrem šipky na tělese a hrdlo s víkem musí směřovat dolů. Filtr nepotřebuje stálou obsluhu, ale pro zaručení bezpečného a účinného provozu je nutno kontrolovat stupeň znečistění filtrační vložky.
Ovládání
Šoupátko je možno ovládat ručním kolem, řetězovým kolem nebo ze stojanu.
|
Použití
Samočinný orgán k zachycování mechanických nečistot obsažených v pracovním médiu. Filtr lze použít pro agresivní kapaliny, páry a plyny s ohledem na druh, teplotu a koncentraci pro maximální tlaky a teploty:
Technický popis

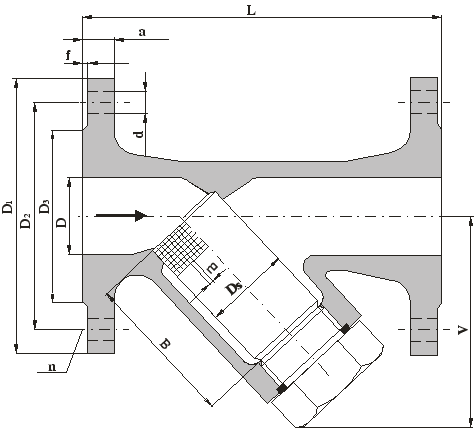

Těleso filtru je v šikmém hrdle opatřeno vyměnitelným čistícím sítkem válcového tvaru, které je proti pohybu fixováno uzavíracím víkem. Plocha otvorů v sítku je asi 3-násobkem plochy příslušné jmenovité světlosti potrubí. Na objednávku lze dodat filtr s čistícím otvorem ve víku, opatřeným zátkou.
Připojení
Přírubový spoj s rozměry dle ČSN 13 1060, DIN 2501 a ČSN 13 1061, DIN 2526.
Stavební délky dle ČSN 13 3042.

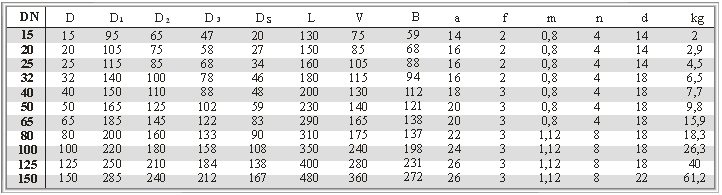

Základní stavební a připojovací rozměry jsou uvedeny v tabulce.
Materiál
Těleso, víko šedá litina (42 2420)
Sítko korozivzdorná ocel (tř.17)
Těsnění bezazbestové
|
