Odváděč kondenzátu s termostatem - D 01 187-601 PN 1


Zkoušení
Odváděč je zkoušen dle ČSN 13 3060, část 2,
DIN 3230.

Montáž
Odváděč je možno montovat do svislého i vodorovného potrubí.

Ovládání
Automatické, v závislosti na provozních podmínkách.

Použití
Samočinný orgán k automatickému odvádění kondenzátu nízkotlakých soustav ústředního topení pro vodu a vodní páru pro pracovní tlaky a teploty:

Technický popis
Funkci odváděče kondenzátu zajišťuje termostat se speciální náplní, ke kterému je přichycena kuželka. Na vstupu je šroubení pro připojení na trubku. Těleso má dvě závitová hrdla pro možnost připojení na vodorovné nebo svislé potrubí. Podle potřeby se nepoužité hrdlo uzavře zátkou.

Připojení

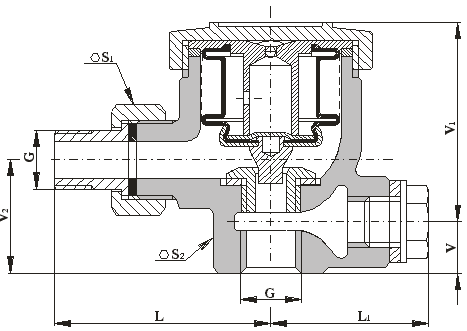

Základní stavební a připojovací rozměry jsou uvedeny v tabulce.

Materiál
Těleso, šroubení šedá litina (42 2420)
Přesuvná matice šedá litina (42 2420)
Sedlo, kuželka mosaz
Termostat tombak (42 3203)
