Použití
Speciální uzavírací armatura k tlakoměrům s plochým těsněním, pro pracovní tlaky a teploty:
Technický popis
Kované těleso kohoutu má na vstupní straně závitový čep, upravený na ploché těsnění. Na výstupní straně má vnitřní závit pro připojení tlakoměru. Kužel je přidržován zdola maticí a lze jej ustavit do tří základních poloh:
- odvzdušnění (přívod uzavřen)
- provoz (přívod otevřen, tlakoměr pod tlakem)
- vypouštění (tlakoměr uzavřen, přívod otevřen- provozní tekutina uniká do prostoru)
Připojení

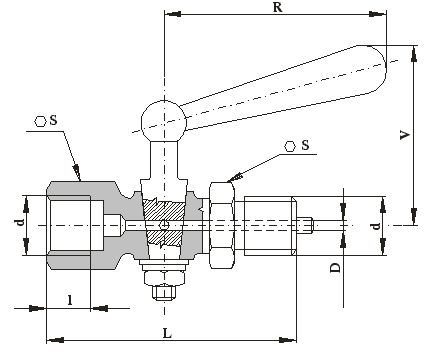

Stavební délky a připojovací rozměry podle tabulky.
Materiál
Těleso, kužel mosaz (42 3223)
Rukojeť plast
Zkoušení
Kohout je zkoušen podle ČSN 13 3060, část 2, DIN 3230.
Montáž
Kohout je možné montovat do vodorovného i svislého potrubí.
Ovládání
Rukojetí.
|
