Regulátor výstupního tlaku 2310 PN 40
|
|

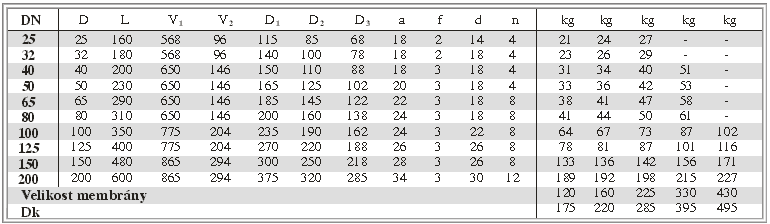

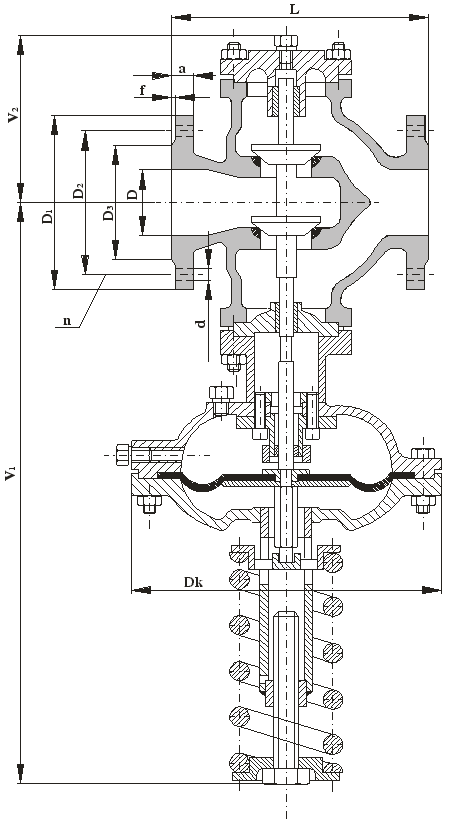

Použití Slouží k regulaci vstupního (kolísavého) tlaku na konstantní výstupní tlak. Tento typ je určen pro vodu a vzduch pro pracovní tlaky do PN 40 a teploty do 130°C. Nemohou být použité pro hořlavé a jedovaté tekutiny. Redukovaný (výstupní) tlak je nastavován a udržován pružinou (každá pružina odpovídá určitému rozpětí tlaku). Hodnotu objemového množství pracovní látky udává Kv číslo (v m3/h -objemový průtok vody o hustotě 100 kg/m3při tlakovém spádu na ventilu 1 bar). Minimální diferenční tlak  Nastavené hodnoty výstupního tlaku (p2) a maximální přípustné tlakové zatížení membrány (bar) jsou uvedeny v tabulce. Připojení Stavební délky a připojovací rozměry jsou uvedeny v tabulce. Materiál Těleso GG 25 Kuželka, sedlo chromová ocel Vodící pouzdra mosaz (CuZn40) chromová ocel Membrána EPDM Montáž Regulátor tlaku se montuje do vodorovného potrubí s pružinou ve svislé ose pod osou potrubí. Směr proudění určuje šipka na tělese. Před regulátor je třeba zařadit filtr, před kterým musí být v předepsané vzdálenosti uzavírací armatura o stejné světlosti jako je regulátor. Potrubí za regulátorem je nutno v předepsané vzdálenosti osadit pojistným ventilem a také nesmí být mezi těmito orgány armatura uzavírací. |
||
Technická data : Průsak uzavřeného ventilu: 0,5% Kvs. Propustnost: 5 až 100% z Kvs Nastavené hodnoty výstupního tlaku (p2) a maximální přípustné tlakové zatížení membrány (bar): DIAGRAM:
|
|||
