Regulátor výstupního tlaku 2351 PN 16
|
|
Použití Slouží k regulaci vstupního (kolísavého) tlaku na konstantní výstupní tlak. Tento typ je určen pro vodu a vzduch pro pracovní tlaky do PN 16 a teploty do 300°C. Nemohou být použité pro hořlavé a jedovaté tekutiny. Redukovaný (výstupní) tlak je nastavován a udržován pružinou (každá pružina odpovídá určitému rozpětí tlaku). Hodnotu objemového množství pracovní látky udává Kv číslo (v m3/h -objemový průtok vody o hustotě 100 kg/m3 při tlakovém spádu na ventilu 1 bar). Minimální diferenční tlak

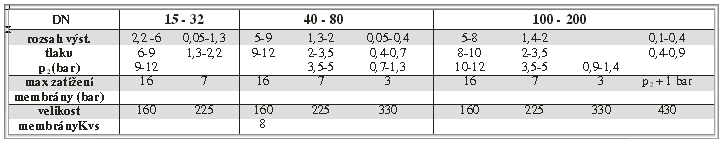

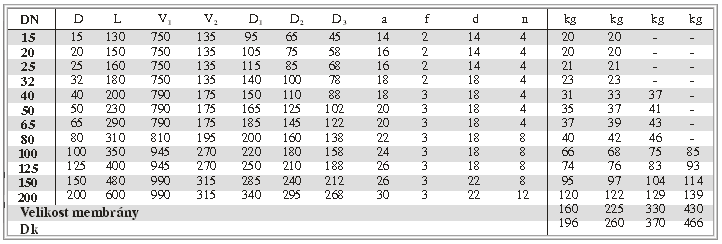

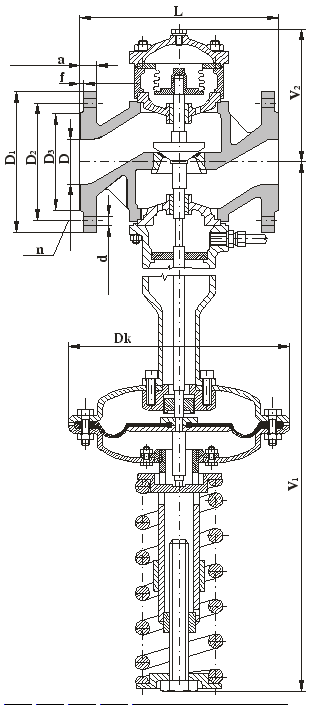

Nastavené hodnoty výstupního tlaku (p2) a maximální přípustné tlakové zatížení membrány (bar) jsou uvedeny v tabulce. Připojení Stavební délky a připojovací rozměry jsou uvedeny v tabulce. Materiál Těleso GG 25 Kuželka, sedlo chromová ocel Vodící pouzdra mosaz (CuZn40) Membrána EPDM Montáž Regulátor tlaku se montuje do vodorovného potrubí s pružinou ve svislé ose pod osou potrubí. Směr proudění určuje šipka na tělese. Před regulátor je třeba zařadit filtr, před kterým musí být v předepsané vzdálenosti uzavírací armatura o stejné světlosti jako je regulátor. Potrubí za regulátorem je nutno v předepsané vzdálenosti osadit pojistným ventilem a také nesmí být mezi těmito orgány armatura uzavírací.
|
|
Pro plynná média (vodní pára) jsou přípustné vstupní tlaky nepřekračující tabulkové hodnoty p1 - p2.
Technická data - Průsak uzavřeného ventilu: 0,1% Kvs, Propustnost: 5 až 100% z Kvs

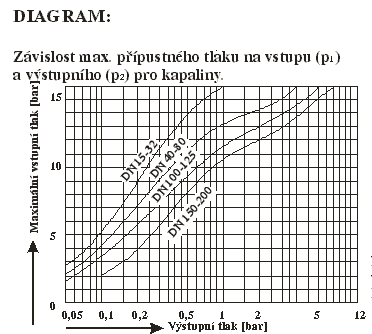

Nastavené hodnoty výstupního tlaku (p2) a maximální přípustné tlakové zatížení membrány (bar): DIAGRAM: Závislost max. přípustného tlaku na vstupu (p1) a výstupního (p2) pro kapaliny.
Pro plynná média (vodní pára) jsou přípustné vstupní tlaky nepřekračující
tabulkové hodnoty p1 - p2 |
|
