Stavoznak reflexní ventilový - U 48.1-4p4 PN 40
|
|

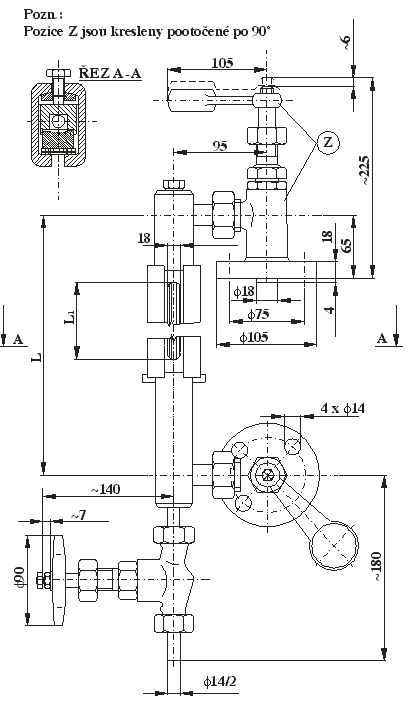

Použití Slouží jako přímý ukazatel stavu hladiny v kotlích parních generátorů nebo stabilních nádob na horkou vodu pro pracovní tlaky do PN 40 a teploty do 250°C. Nesmí se používat pro látky jedovaté, agresivní a krystalizující. Technický popis Stavoznak se skládá z horní a dolní hlavice, držáku s reflexním sklem a z vypouštěcího ventilu V 10 151 4100 DN 10. Hlavici tvoří ventilový rychlouzávěr ovládaný pákou se závažím a pojistný kuličkový uzávěr. Stavoznak dovoluje naklonění držáku max. 30°, vypouštěcí ventil slouží k profukování a odkalení vodoznaku při jeho odstavení. Použitá reflexní skla umožňují kontrastní pozorování stavu hladiny. Připojení Stavební délky a připojovací rozměry jsou uvedeny v tabulce. Materiál Těleso hlavice držáku uhlíková ocel Stavoznakové sklo lité, tvrzené Vřeteno, kuželka korozivzdorná ocel Montáž Stavoznak se montuje do polohy kolmé nebo skloněné s vypouštěcím ventilem v dolní poloze. |
|
|
|
