Stavoznak ventilový a spojka stavoznaku - U 22-416 R04.4 PN 16
|
|

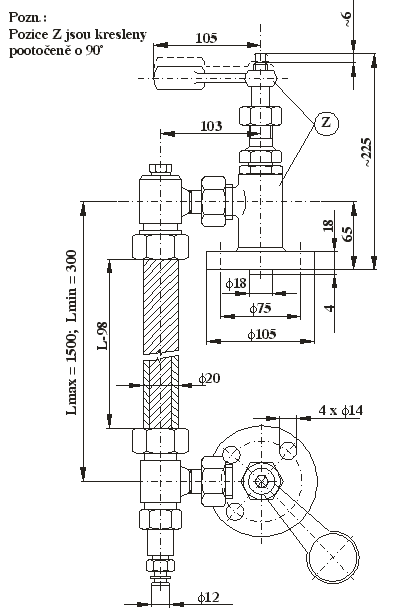

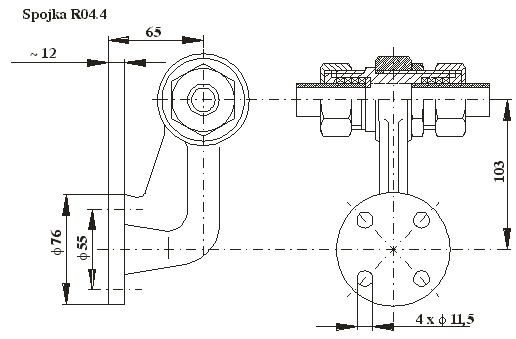

Použití Slouží jako přímý ukazatel stavu hladiny v tlakových i beztlakových nádržích s agresivními tekutinami. Tento stavoznak je dimenzován pro pracovní tlaky do PN 16 a teploty do 200°C. Nesmí se používat pro látky jedovaté, agresivní a krystalizující. Technický popis Stavoznak se skládá z horní a dolní hlavice, horního a dolního ramena a skleněné stavoznakové trubice s vnějším průměrem 20 mm. Ramena jsou opatřena čistícími otvory, které jsou v provozu uzavřeny zátkami. Stavoznaková trubice ze speciální skloviny je v ramenech utěsněna osinkovými ucpávkami. Dolní hlavice je opatřena vypouštěcí zátkou. Dodávají se pro max. středovou vzdálenost H= 1500 mm. Pro větší vzdálenost se používají k propojení spojky stavoznaku R00.4. Připojení Stavební délky a připojovací rozměry jsou uvedeny v tabulce. Materiál Těleso, ramena, matice - uhlíková ocel Vřeteno, kuželka, pouzdra - korozivzdorná ocel Těleso spojky - šedá litina Montáž Stavoznak se montuje do polohy kolmé s vypouštěcím kohoutem v dolní poloze. |
|
|
|
