Použití
Uzavírací orgán pro vodu a vodní páru, oleje a jiné neagresivní kapaliny pro pracovní tlaky a teploty:
Šoupátko s utěsněním vřetene "O" kroužkem pouze do 120°C.
Technický popis
Šoupátko je víkové s točivým nestoupajícím vřetenem opatřeným funkčním závitem, který je uvnitř šoupátkové komory. Těleso a klín mají zalisované těsnící kroužky z mosazi nebo korozivzdorné oceli. Vřeteno je ve víku utěsněno ucpávkou.
Připojení

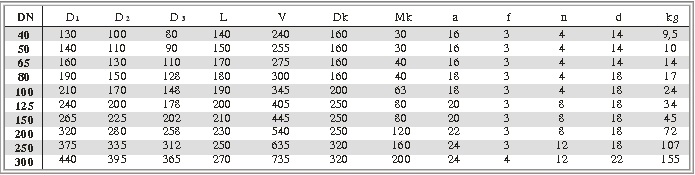

Přírubový spoj s rozměry dle ČSN 13 1060 a ČSN 13 1061. Stavební délky dle ČSN EN 558, DIN 3202 F4. Základní stavební a připojovací rozměry jsou uvedeny v tabulce.
Materiál
Těleso, víko, klín šedá litina GG 25
Vřeteno korozivzdorná ocel (13Cr)
Těsnící plochy tělesa mosaz,13Cr
Těsnící plochy klínu mosaz,13Cr
Těsnění ucpávky "O" kroužek (do 120°C)
bezazbestové vláknité (do 200°C)
Zkoušení
Šoupátko je zkoušeno dle DIN 3230.
Montáž
Šoupátko je možno montovat do svislého i vodorovného potrubí.
Ovládání
Šoupátko je možno ovládat ručním kolem, řetězovým kolem nebo ze stojanu.
|
