Použití
Uzavírací orgán pro vodu a páru, na zvláštní požadavek i pro jiné neagresivní kapaliny pro pracovní tlaky a
teploty:
Šoupátko není vhodné k regulaci.
Technický popis

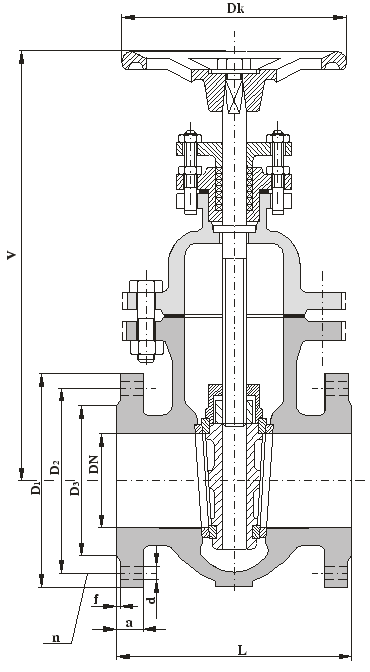

Šoupátko je víkové s točivým nestoupajícím vřetenem opatřeným funkčním závitem, který je uvnitř šoupátkové komory. Těleso a klín mají zalisované těsnící kroužky z mosazi nebo korozivzdorné oceli. Vřeteno je ve víku utěsněno ucpávkou, popř. "O" kroužkem.
Připojení

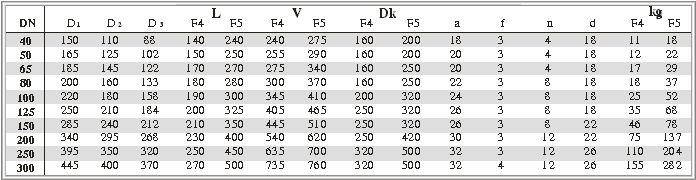

Přírubový spoj s rozměry dle ČSN 13 1060 a ČSN 13 1061. Stavební délky dle ČSN EN 558, DIN 3202 F4, F5. Základní stavební a připojovací rozměry jsou uvedeny v tabulce.
Materiál
Těleso, víko, klín šedá litina GG 25
Vřeteno korozivzdorná ocel (tř.17)
Těsnící plochy tělesa mosaz,13Cr
Těsnící plochy klínu mosaz,13Cr
Těsnění ucpávky "O" kroužek (do 120°C)
bezazbestové vláknité
Zkoušení
Šoupátko je zkoušeno dle DIN 3230.
Montáž
Šoupátko je možno montovat do svislého i vodorovného potrubí.
Ovládání
Šoupátko je možno ovládat ručním kolem, řetězovým kolem nebo ze stojanu.
|
