Ovládání
Šoupátka je možno ovládat ručním kolem nebo ze stojanu.
|
Použití
Uzavírací orgán pro neagresivní kapaliny, páru a plyny, pitnou, průmyslovou a mořskou vodu. Pro pracovní teploty do 150°C a tlaky v závislosti na světlostech dle tabulky:
Šoupátko není vhodné k regulaci.
Technický popis
Šoupátko je víkové s pevným klínem s netočivým stoupajícím vřetenem opatřeným funkčním závitem, který je vně šoupátkové komory. Těleso a klín mají těsnící plochy napájené z mosazi nebo jsou ze základního materiálu, případně jsou nabíjeny kroužky z korozivzdorné oceli. Vřeteno je ve víku utěsněno ucpávkou.
Připojení

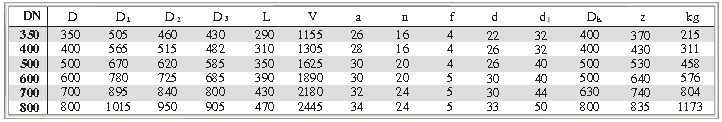

Přírubový spoj s rozměry přírub dle ČSN 13 1060 (pro PN 10) a ČSN 13 1061. Stavební délky dle ČSN EN 558, DIN 3202, část 1, řada F4. Základní stavební a připojovací rozměry jsou uvedeny v tabulce.
Materiál
Těleso, víko, klín, třmen
šedá litina (42 2420, GG-25)
Vřeteno korozivzdorná ocel (tř. 17)
Těsnící plochy tělesa a klínu:
- neagresivní kapaliny mosaz (B-Cu60ZnSi)
- plyny základní materiál
- mořská voda 13 Cr
Těsnění ucpávky bezazbestové
Zkoušení
Šoupátko je zkoušeno dle ČSN 13 3060, část 2.
Montáž
Šoupátko je možno montovat jen do vodorovného potrubí s ovládáním nahoře.
|
