Použití
Uzavírací orgán pro pitnou a užitkovou vodu pro tlaky a teploty:
Šoupátko není vhodné k regulaci.
Technický popis
Šoupátko je víkové s točivým nestoupajícím vřetenem, opatřeným funkčním závitem, který je uvnitř šoupátkové komory. Pružné dosedací plochy na klínu jsou navulkanizovány měkkou pryží. Vřeteno je utěsněno "O" kroužkem.
Připojení

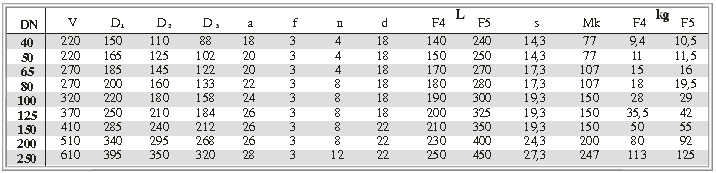

Přírubový spoj s rozměry přírub dle ČSN 13 1060 a ČSN 13 1061. Stavební délky dle ČSN EN 558, DIN 3202 F4, F5. Základní stavební a připojovací rozměry jsou uvedeny v tabulce.
Materiál
Těleso, víko, klín šedá litina (42 2425)
Vřeteno korozivzdorná ocel (tř.17)
Těsnící plochy klínu pryž (EPDM)
Těsnění ucpávky "O" kroužek
Zkoušení
Šoupátko je zkoušeno podle ČSN 13 3060, část 2.
Montáž
Šoupátko je možno montovat pouze do vodorovného potrubí s ovládáním nahoře.
Ovládání
Šoupátko je možno ovládat zemní soupravou, ručním kolem.
Poznámka
Mk - maximální ovládací moment [Nm]
|
