Ovládání
Šoupátko je možno ovládat ručním kolem, řetězovým kolem, nebo ze stojanu.
|
Použití
Provedení -510 -uzavírací orgán pro vodu neagresivní kapaliny, páru, olej a plyny, pro pracovní tlaky a teploty dle tabulky.
Provedení -010 -uzavírací orgán pro agresivní kapaliny s ohledem na druh, koncentraci a teplotu.
Šoupátko není vhodné k regulaci.

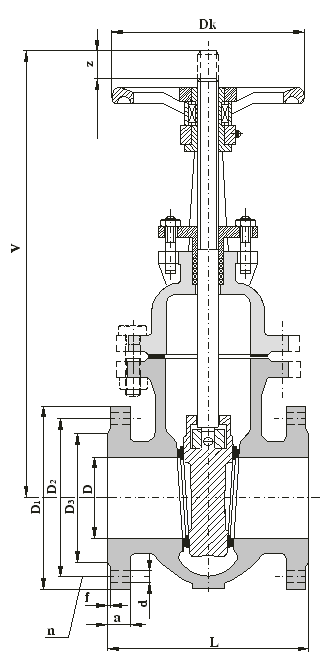

Technický popis
Šoupátko je třmenové se stoupajícím netočivým vřetenem, opatřeným funkčním závitem, který je vně šoupátkové komory.. Při ovládání se otáčí vřetenová matice, která unáší vřeteno s tuhým klínem. Těleso a klín mají navařeny těsnící plochy z nerezového materiálu (u provedení -010 ze základního materiálu). Vřeteno je ve víku utěsněno ucpávkou.

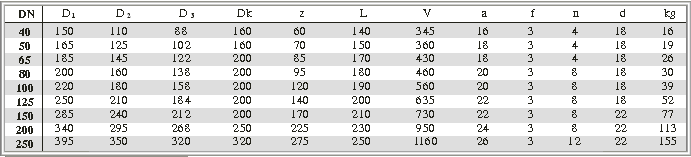

Připojení
Stavební délky podle ČSN EN 558-1/14, DIN 3202 F4.
Připojovací rozměry přírub podle ČSN 13 1060, DIN 2501.
Těsnící plochy přírub podle ČSN 13 1061, DIN 2526.
Materiál
-510
-010
Těleso, víko, klín
42 2643.1 42 2942.4
Vřeteno korozivzdorná ocel (tř. 17)
Těsnícíplochy
návar13 Cr základní materiál
Těsnění ucpávky bezazbestové grafitové
Zkoušení
Šoupátko je zkoušeno podle ČSN 13 3060, část 2, DIN 3230-3.
|
