Použití
Uzavírací orgán pro vodu, páru a jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:
Šoupátko není vhodné k regulaci.
Technický popis
Šoupátko je třmenové se stoupajícím netočivým vřetenem opatřeným funkčním závitem, který je vně šoupátkové komory. Při ovládání se otáčí vřetenová matice, která unáší vřeteno s tuhým klínem. Těleso a klín mají zalisované těsnící kroužky z mosazi nebo korozivzdorné oceli. Vřeteno je ve třmenu utěsněno ucpávkou.
Připojení

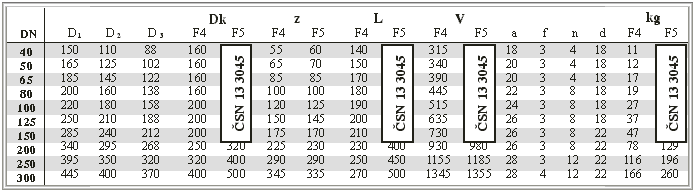

Přírubový spoj s rozměry přírub dle ČSN 13 1060, DIN 2501. Stavební délky dle ČSN EN 558-1/14(15), DIN 3202 F4,F5.
Těsnící rozměry přírub dle ČSN 13 1061, DIN 2526.
Materiál
Těleso, víko, klín šedá litina GG 25
Vřeteno korozivzdorná ocel (13 Cr)
Těsnící plochy tělesa mosaz, 13Cr
Těsnící plochy klínu mosaz, 13Cr
Těsnění ucpávky bezazbestové vláknité
Zkoušení
Šoupátko je zkoušeno podle ČSN 13 3060, část 2, DIN 3230-3.
Montáž
Šoupátko je možno montovat do svislého i vodorovného potrubí.
|
