Použití
Uzavírací orgán pro neagresivní média o teplotě do 400°C pro pracovní tlaky a teploty:
Technický popis
Šoupátko je třmenové se zahlcenou ucpávkou se stoupajícím netočivým vřetenem, opatřeným funkčním závitem, který je vně šoupátkové komory. Při ovládání se otáčí vřetenová matice, která unáší vřeteno s tuhým klínem. Těleso a klín mají těsnící plochy z nerezového materiálu. Zahlcení se provádí ventilem a šroubením zakončeným nátrubky DN 10. Vřeteno je ve třmenu utěsněno ucpávkou. Pro DN 200 a 250 a pracovní přetlak vyšší než 1,00 MPa lze šoupátko vybavit obtokem.
Připojení

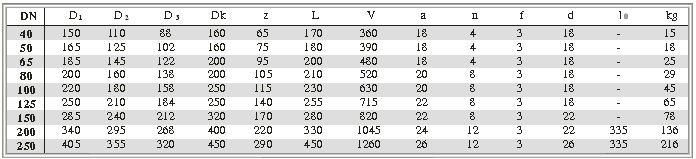

Přírubový spoj s rozměry přírub dle ČSN 13 1060 a ČSN 13 1061. Stavební délky dle ČSN EN 558. Základní stavební a připojovací rozměry jsou uvedeny v tabulce.
Materiál
Těleso, víko, klín 42 2643.1
Vřeteno korozivzdorná ocel (tř. 17)
Těsnící plochy 13 Cr
Těsnění ucpávky bezazbestové grafitové
Zkoušení
Šoupátko je zkoušeno podle ČSN 13 3060, část 2.
Montáž
Šoupátko je možno montovat do svislého i vodorovného potrubí.
Ovládání
Šoupátko je možno ovládat ručním kolem, řetězovým kolem nebo ze stojanu.
|
