Použití
Uzavírací orgán pro neagresivní nečisté kapaliny tvořící usazeniny, pro pracovní tlaky a teploty:
Šoupátko není vhodné k regulaci.
Technický popis
Šoupátko je třmenové se stoupajícím netočivým vřetenem opatřeným funkčním závitem, který je vně šoupátkové komory. Při ovládání se otáčí vřetenová matice, která unáší vřeteno s tuhým klínem. Těleso a klín mají zalisované těsnící kroužky z mosazi.Vřeteno je ve třmenu utěsněno ucpávkou. Ve spodní části šoupátka je čistící otvor.
Připojení

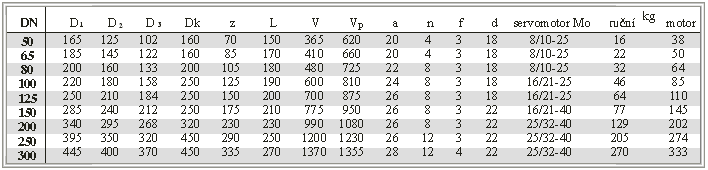

Přírubový spoj s rozměry přírub dle ČSN 13 1060 a ČSN 13 1061. Stavební délky dle ČSN EN 558, DIN 3202 F4. Základní stavební a připojovací rozměry jsou uvedeny v tabulce.
Materiál
Těleso, víko, klín šedá litina (42 2425)
Vřeteno korozivzdorná ocel (tř. 17)
Těsnící plochy mosaz
Těsnění ucpávky bezazbestové vláknité
Zkoušení
Šoupátko je zkoušeno podle ČSN 13 3060, část 2 (DIN 3230).
Montáž
Šoupátko lze montovat do vodorovného potrubí s ovládáním nahoře.
Ovládání
Šoupátko je možno ovládat ručním kolem, servomotorem nebo ze stojanu.
|
