Použití
V základním provední jako uzavírací orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a páry, pro pracovní tlaky a teploty:
Šoupátko není vhodné k regulaci.
Technický popis

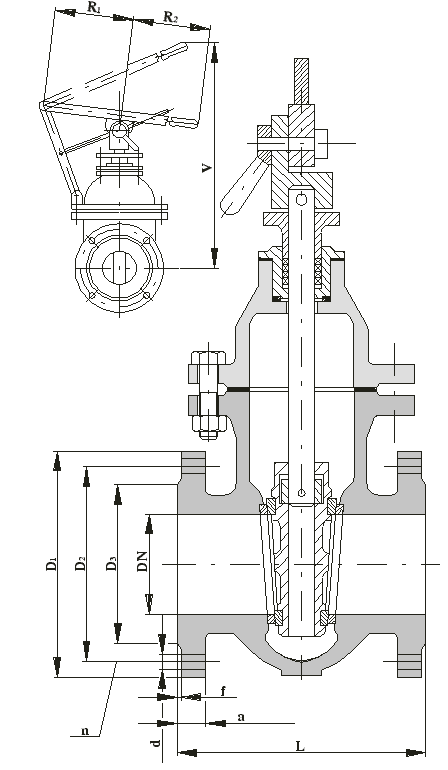

Šoupátko je víkové, opatřené dvouramennou pákou s vidlicí. Ta je spojena s netočivým stoupajícím vřetenem. Těleso a klín mají zalisované těsnící kroužky z mosazi. Vřeteno je ve víku utěsněno ucpávkou.
Připojení
Stavební délky podle ČSN EN 558-1, řada 14, DIN 3202 F4.
Připojovací rozměry přírub podle ČSN 13 1060, DIN 3230-3.
Těsnící plochy přírub podle ČSN 13 1061, DIN 2526.
Materiál
Těleso, víko, klín šedá litina (42 2425)
Vřeteno korozivzdorná ocel (tř 17)
Těsnící plochy mosaz
Těsnění ucpávky bezazbestové vláknité
Zkoušení
Šoupátko je zkoušeno podle ČSN 13 3060, část 2, DIN 3230-3.
Montáž
Šoupátko je nutno montovat do vodorovného potrubí s vřetenem ve svislé poloze a s pákou nahoře.
Ovládání
Šoupátko se ovládá dvouramennou pákou.
|
