Šoupátko třmenové odstruskovací - S 58 111-610 PN 10


Použití
Uzavírací orgán pro jednosměrnou dopravu hydrosměsi (voda + škvára, voda + popel) pro pracovní tlaky a teploty:

Šoupátko není vhodné k regulaci.

Technický popis
Šoupátko je třmenové. Vřeteno je stoupající netočivé.

Připojení

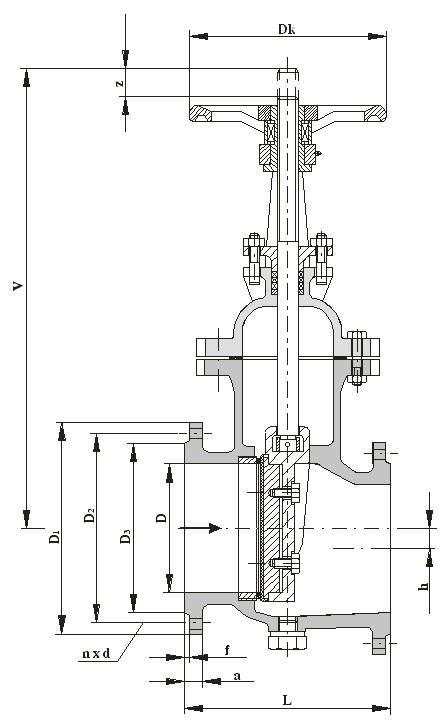

Přírubový spoj s rozměry přírub dle ČSN 13 1060 a ČSN 13 1061. Základní stavební a připojovací rozměry jsou uvedeny v tabulce.

Materiál
Těleso, klín šedá litina (GG20)
Vřeteno nerezová ocel (tř. 17)
Těsnící plochy pryž / pryž
Těsnění bezazbestové

Montáž
Šoupátko je možno montovat do vodorovného potrubí s ovládáním nahoře.

Ovládání
Šoupátko je možno ovládat řetězovým kolem, ručním kolem nebo ze stojanu.
