Ovládání
Šoupátko je možno ovládat ručním kolem (typ A),
u vyšších světlostí a tlaků ručním kolem pomocí převodu (typ B),
elektrickým servomotorem nebo hydraulickým pohonem.
|
Použití
Uzavírací orgán pro tyto hydrosměsi: rudné koncentráty, uhlí, voda, škvára a minerální příměsi, pro provozní tlaky a teploty:
Technický popis

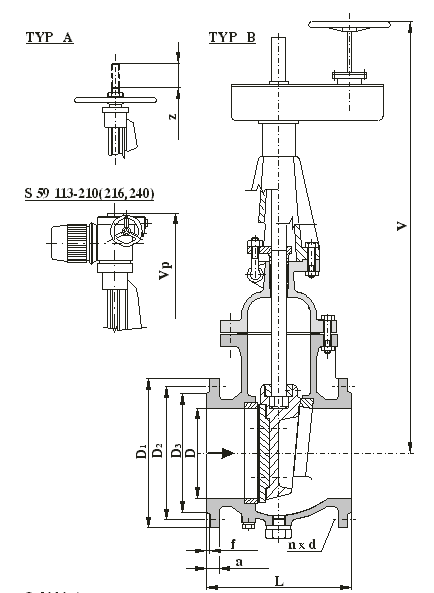

Šoupátko je třmenové se stoupajícím netočivým vřetenem. Vedený klín je jednostranně těsnící a úkos klínu je rovněž jednostranný. Těsnící strana klínu i sedla je navařena tvrdou nerezavějící slitinou. Sedlo a deska klínu jsou vyměnitelné. Vřetenová matice je uložena na axiálním kuličkovém ložisku.
Připojení
Přírubový spoj s rozměry přírub dle ČSN 13 1060 a ČSN 13 1061.

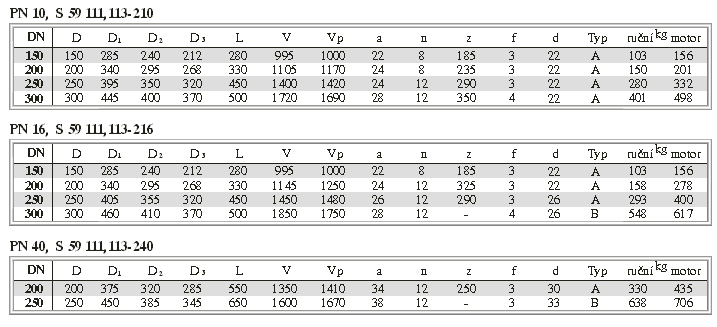

Základní stavební a připojovací rozměry jsou uvedeny v tabulce.
Materiál
Těleso nízkolegovaná ocel 42 2714.9
Vřeteno korozivzdorná ocel tř. 17
Klín, víko, třmen
uhlíková ocel 42 2643.1
Zkoušení
Šoupátko je zkoušeno podle ČSN 13 3060, část 2.
Montáž
Šoupátko lze montovat do vodorovného, svislého i šikmého potrubí. V případě vodorovného a šikmého potrubí je ovládání nahoře.
|
