Použití
Uzavírací orgán pro snadno tuhnoucí a neagresivní provozní média. Šoupátko není vhodné k regulaci.
Technický popis

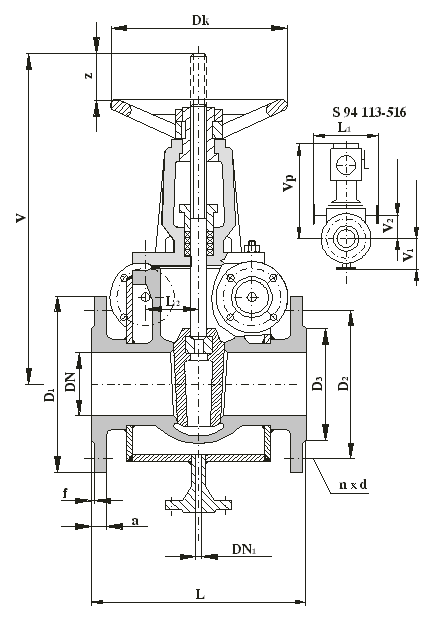

Šoupátko je třmenové se stoupajícím netočivým vřetenem opatřeným funkčním závitem, který je vně šoupátkové komory. Při ovládání se otáčí vřetenová matice, která unáší vřeteno s tuhým klínem. Těleso a klín mají těsnící plochy z nerezového materiálu.
Připojení

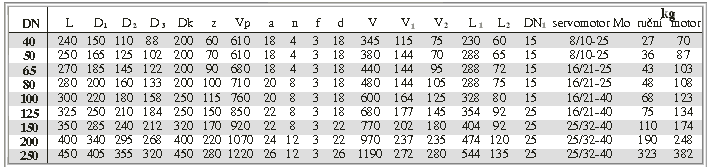

Přírubový spoj s rozměry přírub dle ČSN 13 1060 a ČSN 13 1061. Stavební délky dle ČSN EN 558. Základní stavební a připojovací rozměry jsou uvedeny v tabulce.
Materiál
Těleso, víko, klín 42 2643.1
Vřeteno korozivzdorná ocel (tř. 17)
Těsnící plochy 13 Cr
Těsnění ucpávky bezazbestové grafitové
Topný plášť uhlíková ocel (tř. 11)
Zkoušení
Šoupátko je zkoušeno podle ČSN 13 3060, část 2 (DIN 3230).
Montáž
Šoupátko je možno montovat do svislého i vodorovného potrubí. Je-li servomotor namontován s elektromotorem nahoru se svislou osou je nutno zvětšit náplň oleje. Při zabudování šoupátka do vodorovné polohy je třeba servomotor podepřít.
Ovládání
Šoupátko je možno ovládat ručním kolem, řetězovým kolem, servomotorem nebo ze stojanu.
|
