Použití
Uzavírací orgán pro chemické látky, kyseliny a louhy. Pro pracovní tlaky a teploty:
Použití je omezeno druhem, teplotou a koncentrací provozní tekutiny. Šoupátko není vhodné k regulaci.
Technický popis

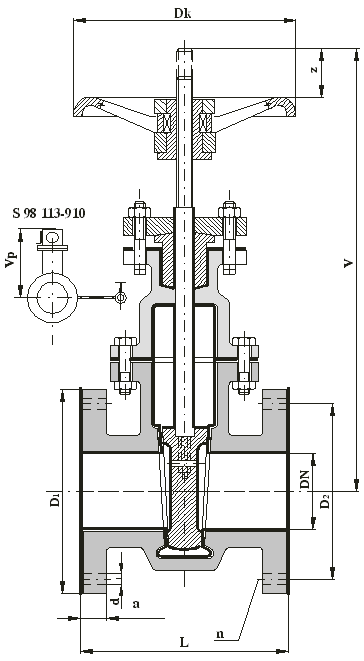

Šoupátko je třmenové se stoupajícím netočivým vřetenem opatřeným funkčním závitem, který je vně šoupátkové komory. Při ovládání se otáčí vřetenová matice, která unáší vřeteno s tuhým klínem. Všechny plochy přicházející do styku s provozní látkou jsou pogumovány. Vřeteno je ve třmenu utěsněno ucpávkou.
Připojení
Přírubový spoj s rozměry přírub dle ČSN 13 1060. Těsnící plochy přírub pogumovány.
Stavební délky dle ČSN EN 558.

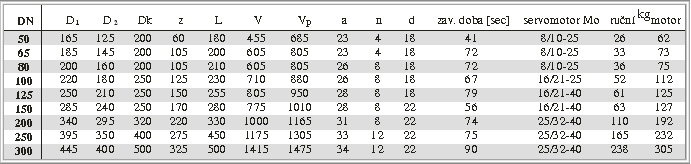

Základní stavební a připojovací rozměry jsou uvedeny v tabulce.
Materiál
Těleso, víko, klín šedá litina (42 2420)
Vřeteno uhlíková ocel
Těsnící plochy
tvrdá pryž 330 (směs 5265) ČSN 62 2330
Těsnění ucpávky bezazbestové vláknité
Zkoušení
Šoupátko je zkoušeno podle ČSN 13 3060, část 2.
Montáž
Šoupátko lze montovat do svislého i vodorovného potrubí. U šoupátka ovládaného servomotorem by měla být osa elektromotoru vodorovná. Není-li tomu tak, je nutno zvětšit náplň oleje. Při zabudování šoupátka do vodorovné polohy je třeba servomotor podepřít.
|
