Použití
Slouží pro trvalé odluhování parních kotlů pro pracovní tlaky a teploty:
Jako regulační orgán je nevhodný.
Technický popis
Ventil je třmenový. Pro možnost nastavení je ventil opatřen škrtící kuželkou. Vřeteno je ve třmenu utěsněno ucpávkou. Směr proudění pracovní látky je pod kuželkou.
Připojení

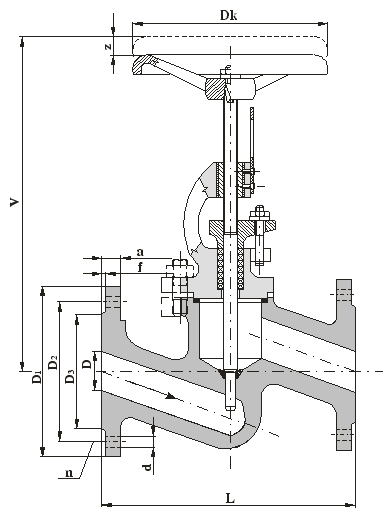

Základní stavební a připojovací rozměry jsou uvedeny v tabulce.
Materiál
Těleso uhlíková ocel (422643.1)
Vřeteno nerezová ocel (tř. 17)
Kuželka nerezová ocel (tř. 17)
Sedlo nerezová ocel + návar
Těsnění vřetene PD 005-1
Montáž
Ventil je možno montovat do vodorovného i svislého potrubí.
|
