Použití
Uzavírací orgán pro rozvod stlačeného vzduchu a jiných neagresivních plynů a kapalin pro pracovní tlaky a teploty:
Technický popis
Ventil je hlavicový. Do sedla tělesa dosedá uzavírací kuželka. Vřeteno je v hlavici utěsněno ucpávkou. Směr proudění pracovní látky je pod kuželku.
Připojení
Na vstupní i výstupní straně je ventil opatřen válcovým trubkovým závitem.

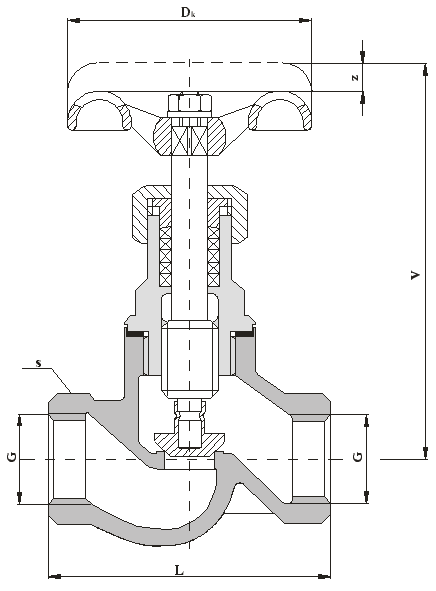

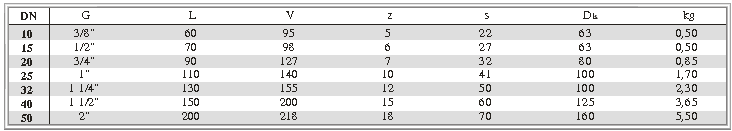

Základní stavební a připojovací rozměry jsou uvedeny v tabulce.
Materiál
Těleso, hlavice bronz
Vřeteno, kuželka korozivzdorná ocel (tř.17)
Těsnění ucpávky bezazbestové
Zkoušení
Ventil je zkoušen podle ČSN 13 3060, část 2.
Montáž
Ventil je možno montovat do vodorovného i svislého potrubí.
Ovládání
Ventil je ovládán ručním kolem.
|
