Použití
Vypouštěcí a plnící orgán pro systémy horkovodního vytápění
pro pracovní tlaky a teploty:

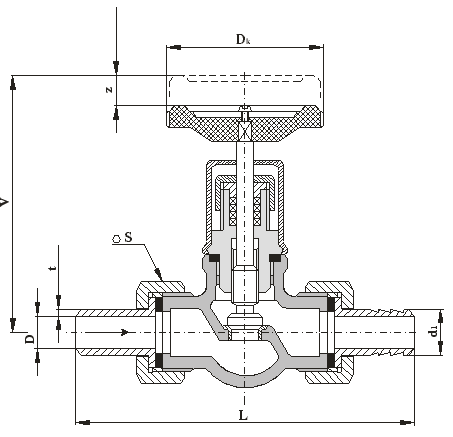

Technický popis
Ventil je hlavicový. V tělese je nalisováno sedlo, na které
dosedá uzavírací kuželka. Vřeteno je točivé, stoupající, v
hlavici utěsněno ucpávkou. Výpustka na vstupní straně je pro přivaření
do potrubí, na výstupní straně je upravena pro připojení
hadice. Výpustky jsou k tělesu připojeny převlečnými maticemi.
Připojení
Základní stavební a připojovací rozměry jsou uvedeny v
tabulce.
Materiál
Těleso, hlavice,
převlečné matice šedá litina (42 2420)
Vřeteno, kuželka, sedlo mosaz (42 3223)
Výpustka uhlíková ocel (tř. 11)
Těsnění ucpávky bezazbestové vláknité
Zkoušení
Ventil je zkoušen podle ČSN 13 3060, část 2.,
DIN 3230-3.
Montáž
Ventil je možno montovat do vodorovného i svislého potrubí.
Ovládání
Ventil je ovládán ručním kolem.
|
