Montáž
Ventil je možno montovat do vodorovného i svislého potrubí s ohledem
na směr proudění. Ventil ovládaný servomotorem se doporučuje
montovat do vodorovného potrubí se servomotorem nahoře nad ventilem.
V jiných polohách musí být servomotor podepřen nebo uchycen na závěsu.
Ovládání
Ventil je možno ovládat ručním kolem, řetězovým kolem, servomotorem
nebo ze stojanu. Typ servomotoru a maximální tlakový spád stanoví
dodavatel.
|
Použití
Uzavírací orgán pro vodu, vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny.
Pro pracovní tlaky a teploty:
Ventil není vhodný k regulaci.
Technický popis
Ventil je třmenový. V tělese je navařena těsnící plocha, na kterou dosedá uzavírací kuželka. Vřeteno je ve víku utěsněno ucpávkou. Směr proudění pro DN 50 je pod kuželku, pro DN 65 je nad kuželku s vnitřním obtokem, který slouží pro potřebné snížení rozdílu tlaku před a za uzávěrem (tlakového spádu).
Připojení
Přírubový spoj s rozměry dle ČSN 13 1060 a ČSN 13 1061.
Stavební délky dle ČSN EN 558.

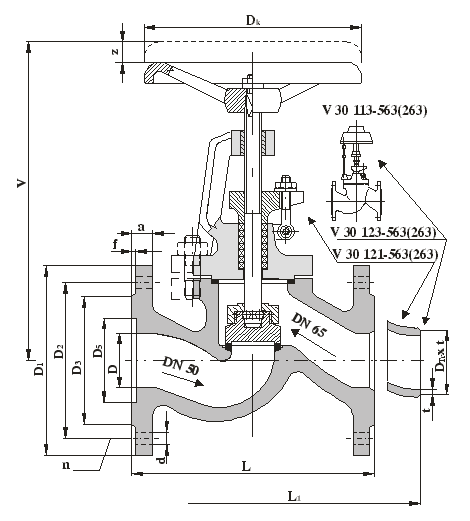

Základní stavební a připojovací rozměry jsou uvedeny v tabulce.
U přivařovacího provedení úprava konců hrdel dle ČSN 13 1075 a stavební délky dle ČSN 13 3051.
Materiál
|
do -50°C |
do 400°C |
do 550°C |
| Těleso,víko |
leg. ocel |
uhlíková ocel |
leg. ocel |
|
42 2714.9 |
42 2643.1 |
42 2744.5 |
| Kuželka |
11 523 |
11 523 |
15 128.5 |
| Vřeteno |
korozivzdorná ocel (tř.17) |
| Těsnící plochy |
návar (13Cr) |
návar (13Cr) |
stellit |
| Těsnění ucpávky |
bezazbestové grafitové |
Zkoušení
Ventil je zkoušen podle ČSN 13 3060, část 2. |
