Ovládání
Ventil je možno ovládat ručním kolem, servomotorem nebo ze stojanu. Typ servomotoru a maximální tlakový spád stanoví
dodavatel.
|
Použití
V 46 -ventil uzavírací
V 40 -ventil s regulační kuželkou (pro hrubou regulaci).
Uzavírací orgán pro vodu, vodní páru a jiné neagresivní kapaliny a plyny pro pracovní tlaky a teploty:
Technický popis
Ventil je třmenový. V tělese je navařena těsnící plocha, na kterou dosedá kuželka. Vřeteno je ve třmenu utěsněno ucpávkou. Těleso i třmen jsou zápustkové výkovky.

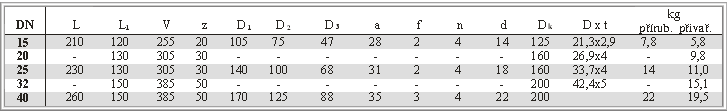

Připojení
Přírubový spoj s rozměry dle ČSN 13 1060, DIN 2501 a ČSN 13 1061, DIN 2526.
Stavební délky přírubových ventilů dle ČSN EN 558-1 řada 1, DIN 3202 F2.
U přivařovacího provedení úprava konců hrdel dle ČSN 13 1075, DIN 2559 a stavební délky dle ČSN 13 3051.
Materiál
Těleso 11 416
Kuželka 17 023.6
Vřeteno 17 027
Těsnění ucpávky bezazbestové grafitové
Sedlo (návar) E-B405
Zkoušení
Ventil je zkoušen podle ČSN 13 3060, část 2,
DIN 3230-3.
Montáž
Ventil je možno montovat do vodorovného i svislého potrubí. U ventilu ovládaného servomotorem je třeba dbát na to, aby osa elektromotoru zůstala vodorovná. V případě, že je servomotor namontován s elektromotorem nahoru se svislou osou, je nutno zvětšit náplň oleje. Při zabudování šoupátka do vodorovné polohy je třeba servomotor podepřít.
|
