Ventil membránový pogumovaný - V 69 111(4)-910 PN 10



Použití
Uzavírací orgán pro chemický a potravinářský průmysl. Pro pracovní tlaky a teploty:

Použití je omezeno druhem teplotou a koncentrací média.

Technický popis
Ventil je membránový, bezucpávkový. Uzavíracím elementem je gumová membrána, přitlačovaná do sedla podpěrou. Membrána je k podpěře přichycena zalitým šroubem. Na podpěře a víku jsou žebra chránící membránu proti protržení. Podpěra membrány je otočně spojena s vřetenem. Směr proudění může být oboustranný.

Připojení
Přírubový spoj s rozměry dle ČSN 13 1060.
Stavební délky dle ČSN EN 558.

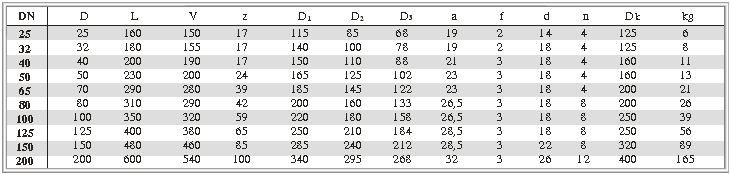

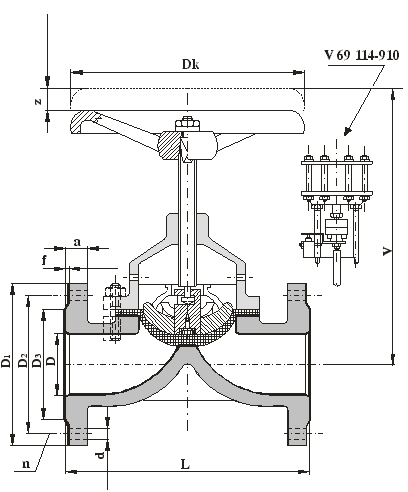

Základní stavební a připojovací rozměry jsou uvedeny v tabulce.

Materiál
Těleso, víko, podpěra šedá litina
Membrána pryž
Plochy přicházející do styku s médiem
pryž Vřeteno uhlíková ocel

Zkoušení
Ventil je zkoušen podle ČSN 13 3060, část 2.

Montáž
Ventil je možno montovat do vodorovného i svislého potrubí.

Ovládání
Ventil je možno ovládat ručním kolem, řetězovým kolem, pneupohonem nebo ze stojanu.
