Ventil uzavírací se zpětným uzávěrem pro čpavek
C 43 101-240 PN 40
C 43 103-240 - regulační
Použití
Uzavírací orgán pro plynný a kapalný čpavek, čpavkovou vodu, průmyslové topné plyny podle ČSN 38 5502, pracovní tekutiny v chladírenství a vzduch, pro tyto pracovní tlaky a teploty:

Technický popis
Ventil je hlavicový, s točivým stoupajícím vřetenem. Vřeteno je utěsněno ucpávkovými kroužky.

Připojení
Přírubový spoj s rozměry dle ČSN 13 1060 a ČSN 13 1061.
Stavební délky dle ČSN EN 558.

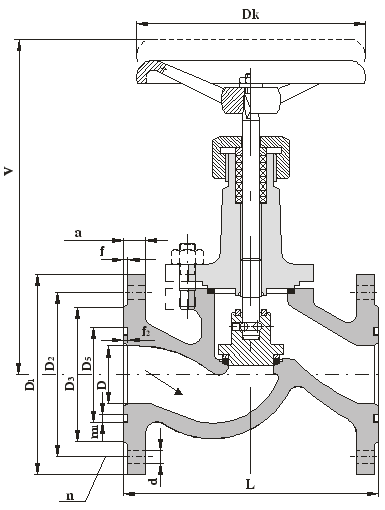

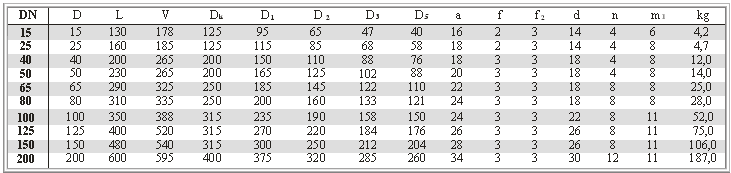

Základní stavební a připojovací rozměry jsou uvedeny v tabulce.

Materiál
Těleso,víko ocel na odlitky slitinová
Vřeteno korozivzdorná ocel
Těsnící kroužek kuželky PTFE

Zkoušení
Ventil je zkoušen podle ČSN 13 3060, část 2.

Montáž
Ventil je možno montovat do vodorovného i svislého potrubí.

Ovládání
Ventil lze ovládat ručním kolem.
