Použítí
Speciální uzavírací armatura k tlakoměrům s plochým těsněním
pro pracovní tlaky a teploty uvedené v tabulce. Použití je
omezeno druhem, teplotou a koncentrací provozní tekutiny
Technický popis

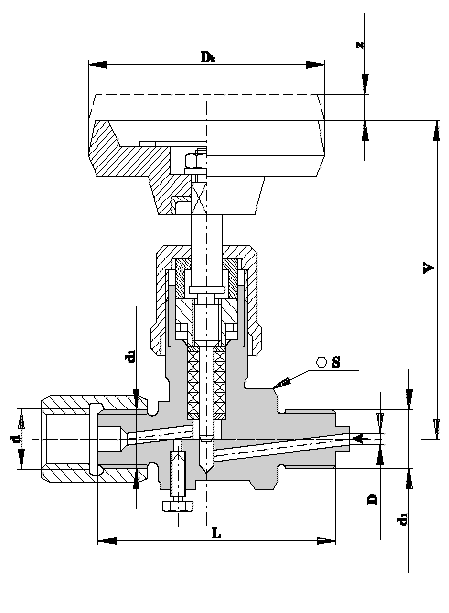

Kované těleso ventilu má na vstupní straně závitový čep,
upravený na ploché těsnění. Na výstupní straně má nátrubkovou
přípojku pro přípojení tlakoměru. Ventil je opatřen bočním
vývodem pro připojení kontrolního tlakoměru. Pro uvolnění
tlaku v tlakoměru po uzavření ventilu slouží odvzdušňovací
šroub.
Přípojení

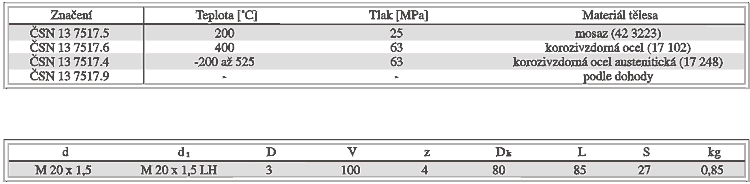

Stavební délky a připojovací rozměry jsou uvedeny v
tabulce.
Materiál
Těleso
viz. tabulka
Vřeteno
korozivzdorná ocel (tř.17)
Ruční kolo
plast
Zkoušení
Ventil je zkoušen podle ČSN 13 3060, část 2,
DIN 3230-3
Monntáž
Ventil je možno montovat do vodorovného i svislého potrubí.
Ovládání
Ventil je možno ovládat ručním kolem
|
